モネルワイヤーメッシュ

モネルワイヤーメッシュは、モネル合金の優れた耐食性とワイヤーメッシュの構造機能を最適に統合した高性能金属メッシュであり、海洋産業用途にとって理想的なソリューションとなります。

inquire_now >> Next_Product >>

製品詳細

技術仕様

カスタマイズされた職人技

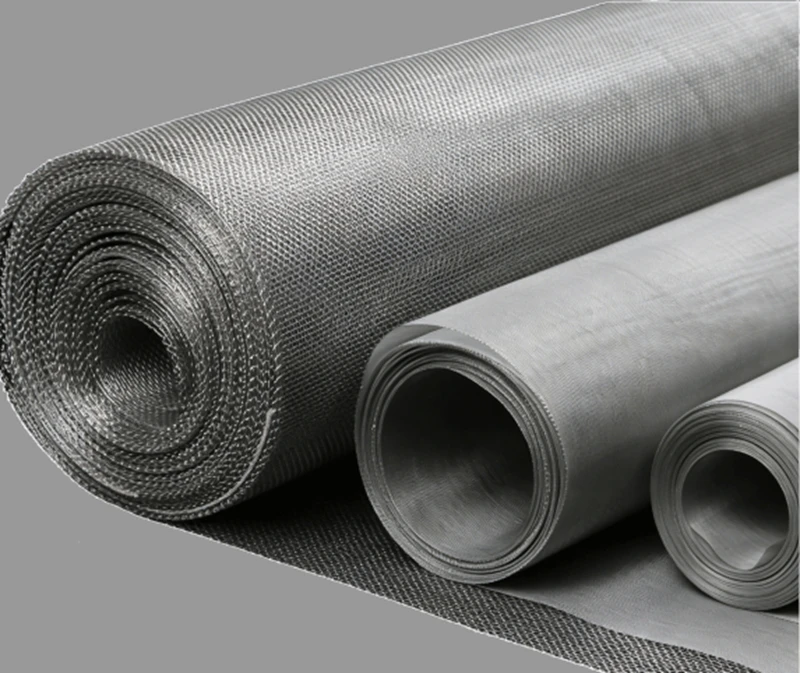

モネルワイヤーメッシュ

モネルメッシュは、モネル合金ワイヤメッシュまたはニッケル銅合金ワイヤメッシュとも呼ばれ、モネル合金ワイヤから織られた高性能金属メッシュ製品で、主にモネル 400 とモネル K500 の 2 つのコア材料グレードで入手可能です。高い引張強度と優れた耐食性を特徴とするモネルメッシュは、パイプラインシステム、フィルターバスケット、海洋産業や石油化学分野の同様の用途に広く使用されています。広通は、多様な形状と表面処理を特徴とするカスタマイズされたソリューションを提供します。濾過効率や開口率に関する業界固有の要件に対応するため、注文量に合わせたカスタム長さの切断サービスも提供しています。

モネルワイヤーメッシュコア材

モネル 400 (UNS N04400):

最も一般的に使用されるタイプで、銅とニッケルを主成分とし、優れた総合性能、優れた耐食性、中程度の強度を備えています。

モネル K500 (UNS N05500):

モネル400にアルミニウムとチタンを添加することにより、モネル400と同等の耐食性を維持しながら、より高い引張強度と硬度を提供します。

モネルワイヤーメッシュの全範囲の製織技術

精密な織物

特殊な織り

平織り

平織りメッシュは、縦糸と横糸が交差する構造を特徴とし、各縦糸ワイヤーが 90 度の垂直角度で横糸ワイヤーの上と下を交互に通過し、縦糸と横糸の両方のワイヤーの均一かつ規則的な直径と一貫したメッシュ開口部を確保します。

ツイル織り

綾織りでは、各縦糸ワイヤーが 2 本の横糸ワイヤーの上と 2 本の横糸ワイヤーの下を交互に通過し、各横糸ワイヤーは 2 本の縦糸ワイヤーの上と 2 本の縦糸ワイヤーの下を同じパターンに従います。縦糸と横糸の直径が同じであるため、連続した平行な斜めのパターンが得られます。

オランダ織り

オランダ織りは太い縦糸と細い横糸を使用します。よこ糸ワイヤーは、たて糸ペアの上と下で交互に配置され、一方向では細かいメッシュ、もう一方の方向では粗いメッシュを形成し、最終的に緊密な円錐形またはくさび形のメッシュ表面を生成します。

リバースダッチウィーブ

リバースダッチ織りは、ダッチ織りの逆の構成を採用し、細い縦糸と太い横糸を利用して三角形の横孔を形成します。

5本綜絖織り

各縦糸ワイヤーは各横糸ワイヤーの上と下で 90 度の角度で交互に絡み合い、縦糸と横糸の両方の直径が同じで、均一で規則的に構造化された開口部を備えています。

ヘリンボーン織り

ヘリンボーン織りは、ツイル織りの特殊なバリエーションです。メッシュの幅や用途に応じて、20、50、100、200、500 ミリメートルなどの間隔で綾目模様の方向が反転し、ヘリンボーンの骨格に似た模様が作成されます。

クリンプ織り

クリンプ織りでは、事前にエンボス加工を施したワイヤーを組み合わせたり入れ子にして頑丈な金属メッシュを形成します。圧着プロセス中、ワイヤーは指定された間隔で正確に曲げられ、正確に定義されたメッシュ構造が確保されます。

モネルワイヤーメッシュの特徴と利点

耐食性

モネルワイヤーメッシュは、高濃度の酸に対して優れた耐食性を示し、海水、化学溶剤、酸性媒体などの環境において重要な耐食性材料となっています。応力腐食割れに対する感受性が低く、構造の安定性が維持されます。

導電性と非磁性特性

モネルワイヤメッシュは優れた導電性と非磁性特性を備えているため、電磁干渉シールド用途に非常に価値があります。

溶接性と加工性

モネルワイヤメッシュの固有の延性により、優れた溶接性と冷間加工性能が促進されます。加工が容易で、組立手順が簡素化されます。

高強度

モネルワイヤメッシュは、高い引張強度と機械的靭性を備えており、応力腐食に対する効果的な耐性と優れた耐クリープ性を実現します。

熱安定性

モネル合金ワイヤーメッシュは、高温条件下でも安定した性能を維持しながら最大600℃の温度に耐えることができるため、極端な温度環境に適しています。

モネルワイヤーメッシュ包装

内紙管

耐水紙

プラスチックフィルム

合板箱

パレット

技術仕様

広通モネル金網の仕様
アイテム	メッシュ (ライン/インチ)	線径(インチ)	開口部幅 (インチ)	開口面積 (%)
モネル合金-1	8×8	0.0280	0.0970	60.2
モネル合金-2	10×10	0.0250	0.0750	56.3
モネル合金3	12×12	0.0230	0.0600	51.8
モネル合金4	20×20	0.0160	0.0340	46.2
モネル合金5	30×30	0.0130	0.0203	37.2
モネル合金6	40×40	0.0100	0.0150	36.0
モネル合金7	60×60	0.0072	0.0090	30.5
モネル合金8	80×80	0.0055	0.0070	31.4
モネル合金9	100×100	0.0045	0.0060	30.3
モネル合金10	120×120	0.0036	0.0047	32.3
モネル合金11	150×150	0.0026	0.0041	37.2
モネル合金12	200×200	0.0021	0.0533	33.6

モネルの化学組成
タイプ	C(%)	マンガン(%)	Si(%)	S(%)	銅(%)	鉄(%)	ニッケル(%)	AI (%	チタン(%)
モネル400	≤0.30	≤2.0	≤0.50	≤0.024	28.0～34.0	≤2.50	≧63.0	-	-
モネルK-500	≤0.25	≤1.5	≤0.50	≤0.01	27.0～33.0	≤2.0	≧63.0	2.3～3.15	0.35～0.85

モネルワイヤーメッシュプロセステクノロジー

スロッティング

レーザー切断

スタンピング

バインディング/フレーミング

形にする

溶接

焼結

プリーツ

成形

カスタムデザイン

learn_more >

モネル金網深加工品

お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。

ステンレススチールプリーツフィルターカートリッジ

モネル金網品質管理システム

原材料管理

モネルワイヤが要件を満たしていることを確認するための入口での分光器検査。

生産工程検査

精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口率、重量などを厳密に検査します。

製織品質検査

メッシュの表面が平らで、ワイヤの断線や緩みがなく、織り方が均一であることを確認してください。

最終検査

製品の各バッチが工場から出荷される前に、外観と寸法の最終レビューが行われ、顧客の要件と 100% 一致していることが確認されます。

包装

輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤ箱、パレットなどを使用させていただきます。

出荷

信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。

learn_more >

モネルワイヤーメッシュ証明書

Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。
