軟鋼ワイヤーメッシュ

軟鋼金網は、低炭素鋼線を原料として製造される金属網であり、コスト効率と構造安定性が特徴です。ゴム産業、プラスチック産業、穀物濾過プロセスで広く使用されています。

inquire_now >> Next_Product >>

製品詳細

技術仕様

カスタマイズされた職人技

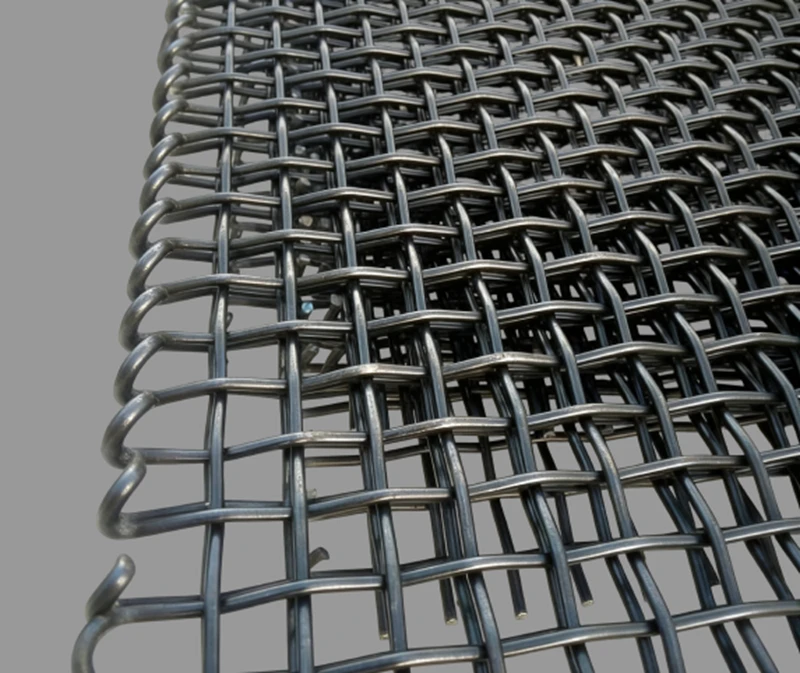

軟鋼ワイヤーメッシュ

軟鋼金網は鉄金網とも呼ばれ、低炭素鋼を原料として絞り、織ったり、溶接したりして製造される金属メッシュの一種です。コスト効率、優れた靭性、加工の容易さ、亜鉛メッキへの適性が特徴で、さまざまな用途で最も広く使用されている汎用性の高い金属ワイヤーメッシュです。この製品は、ゴム産業、プラスチック産業、穀物濾過プロセスで広く使用されています。 Guangtong は、さまざまな形状や表面処理に関してカスタマイズされたオプションを提供しています。さらに、濾過効率や開口率に関する業界固有の要件を満たすために、注文数量に基づいてカスタム長さの切断サービスを提供します。

軟鋼線メッシュ表面処理

電気めっき:

比較的光沢のある表面仕上げが得られますが、耐食性は限られています。

溶融亜鉛めっき：

比較的優れた耐腐食性能を提供します。

PVC/ディップコーティング:

基材をプラスチック層でカプセル化し、耐食性と美観の両方をある程度向上させます。

エポキシスプレー：

表面に緻密な皮膜を形成し、優れた耐食性を発揮します。

軟鋼ワイヤーメッシュの全範囲の製織技術

精密な織物

特殊な織り

平織り

平織りメッシュは、たて糸とよこ糸の織り交ぜ構造を特徴とし、各たて糸ワイヤーが 90 度の垂直角度でよこ糸ワイヤーの上と下を交互に通過し、たて糸とよこ糸の両方の均一かつ規則的な直径と一貫したメッシュ開口部を確保します。

ツイル織り

綾織りでは、各縦糸ワイヤーが 2 本の横糸ワイヤーの上と 2 本の横糸ワイヤーの下を交互に通過し、各横糸ワイヤーは 2 本の縦糸ワイヤーの上と 2 本の縦糸ワイヤーの下を同じパターンに従います。縦糸と横糸の直径が同じであるため、連続した平行な斜めのパターンが得られます。

オランダ織り

オランダ織りは太い縦糸と細い横糸を使用します。よこ糸ワイヤーは、たて糸ペアの上と下で交互に配置され、一方向では細かいメッシュ、もう一方の方向では粗いメッシュを形成し、最終的に緊密な円錐形またはくさび形のメッシュ表面を生成します。

リバースダッチウィーブ

リバースダッチ織りは、ダッチ織りの逆の構造を採用し、細い縦糸と太い横糸を利用して三角形の横孔を形成します。

5本綜絖織り

各縦糸ワイヤーは各横糸ワイヤーの上と下で 90 度の角度で交互に絡み合い、縦糸と横糸の両方の直径が同じで、均一で規則的に構造化された開口部を備えています。

ヘリンボーン織り

ヘリンボーン織りは、ツイル織りの特殊なバリエーションです。メッシュの幅や用途に応じて、20、50、100、200、500 ミリメートルなどの間隔で綾目模様の方向が反転し、ヘリンボーンの骨格に似た模様が作成されます。

クリンプ織り

クリンプ織りでは、事前にエンボス加工を施したワイヤーを組み合わせたり入れ子にして頑丈な金属メッシュを形成します。圧着プロセス中、ワイヤーは指定された間隔で正確に曲げられ、正確に定義されたメッシュ構造が確保されます。

軟鋼ワイヤーメッシュの特徴と利点

費用対効果

低炭素鋼金網は他の金属金網に比べて材料費や加工費が安く、高い費用効率が得られます。

加工のしやすさ

低炭素鋼ワイヤメッシュは、優れた延性、高靭性、優れた溶接性と製織性能を示し、さらに溶接継手強度も向上します。

高い機械的強度

低炭素鋼ワイヤメッシュは主に鉄と炭素で構成される材料であり、重い荷重や応力に耐えることができる優れた機械的強度を示します。

構造の安定性

低炭素鋼ワイヤーメッシュに使用される溶接プロセスは、溶接接合部での高い引張強度を保証する一方、織り技術により、構造の完全性を高めるために密に織り込まれたパターンを持つ均一な平らな表面が得られます。

軟鋼ワイヤーメッシュ包装

内紙管

耐水紙

プラスチックフィルム

合板箱

パレット

技術仕様

広通軟鋼ワイヤーメッシュの仕様
軟鋼金網、平織、正方形開口部
メッシュ	線径(mm)	開口部(mm)
8	0.71	2.47
10	0.65	1.89
12	0.6	1.52
14	0.5	1.31
16	0.4	1.19
20	0.4	0.87
24	0.35	0.71
30	0.3	0.55
40	0.25	0.39
50	0.2	0.31
60	0.17	0.25
80×70	0.135
100X90	0.11

軟鋼線布、オランダ織り
メッシュ	線径 (mm)
12X64	0.58/0.64
14X88	0.50/0.33
24X110	0.36/0.25
30×150	0.23/0.18
40X200	0.18/0.13

軟鋼金網加工技術

スロッティング

レーザー切断

スタンピング

バインディング/フレーミング

形にする

溶接

焼結

プリーツ

成形

カスタムデザイン

learn_more >

軟鋼金網深加工品

お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。

ステンレススチールプリーツフィルターカートリッジ

軟鋼金網の品質管理システム

原材料管理

ステンレス鋼ワイヤーが要件を満たしていることを確認するための入場時の分光計検査。

生産工程検査

精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口率、重量などを厳密に検査します。

製織品質検査

メッシュの表面が平らで、ワイヤーの断線や緩みがなく、織り方が均一であることを確認してください。

最終検査

製品の各バッチが工場から出荷される前に、外観と寸法の最終レビューが行われ、顧客の要件と 100% 一致していることが確認されます。

包装

輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤ箱、パレットなどを使用させていただきます。

出荷

信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。

learn_more >

軟鋼ワイヤーメッシュ証明書

Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。
