インコネル合金ワイヤメッシュまたはニッケルベース超合金ワイヤメッシュとしても知られるインコネルワイヤメッシュは、極端な温度や強い腐食などの過酷な条件向けに特別に設計された金属メッシュの一種です。
シェア:
製品詳細
技術仕様
カスタマイズされた職人技

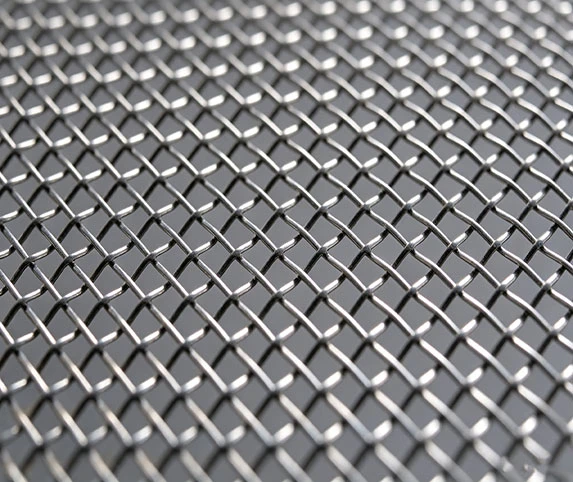

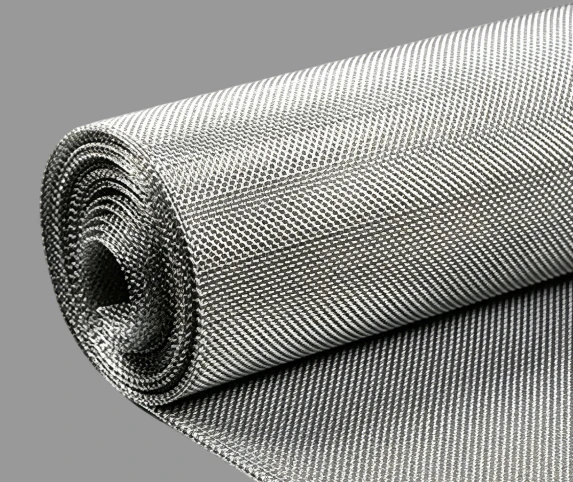

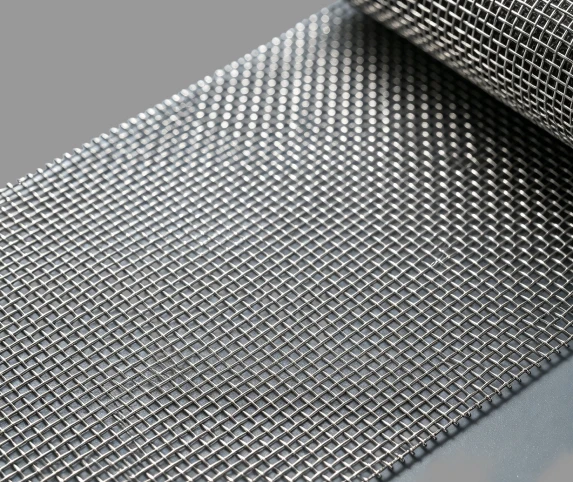

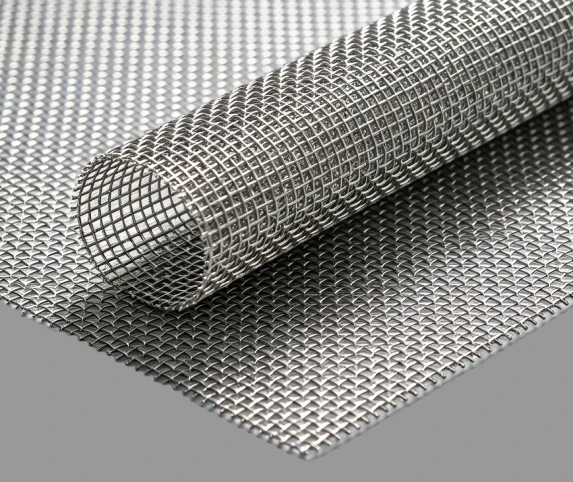

インコネルワイヤーメッシュ
インコネル金網は、ニッケルクロムベースにモリブデン、ニオブ、鉄などの元素を添加して作られたニッケルベースの合金で編まれた金網です。ステンレススチールメッシュや純ニッケルメッシュと比較して、優れた高温耐食性を備えているため、過酷な産業条件で一般的に使用される濾過およびふるい材料となっています。 Guangtong は、さまざまな形状や表面処理のインコネル ワイヤ メッシュのカスタマイズされたオプションをサポートしています。ろ過効率や開口面積に関するさまざまな業界の特定の要件を満たすために、注文数量に基づいたカスタム切断サービスも提供しています。インコネルワイヤーメッシュの詳細や潜在的なコラボレーションの機会が必要な場合は、お気軽にお問い合わせください。
インコネルワイヤーメッシュの全範囲の製織技術
精密な織物

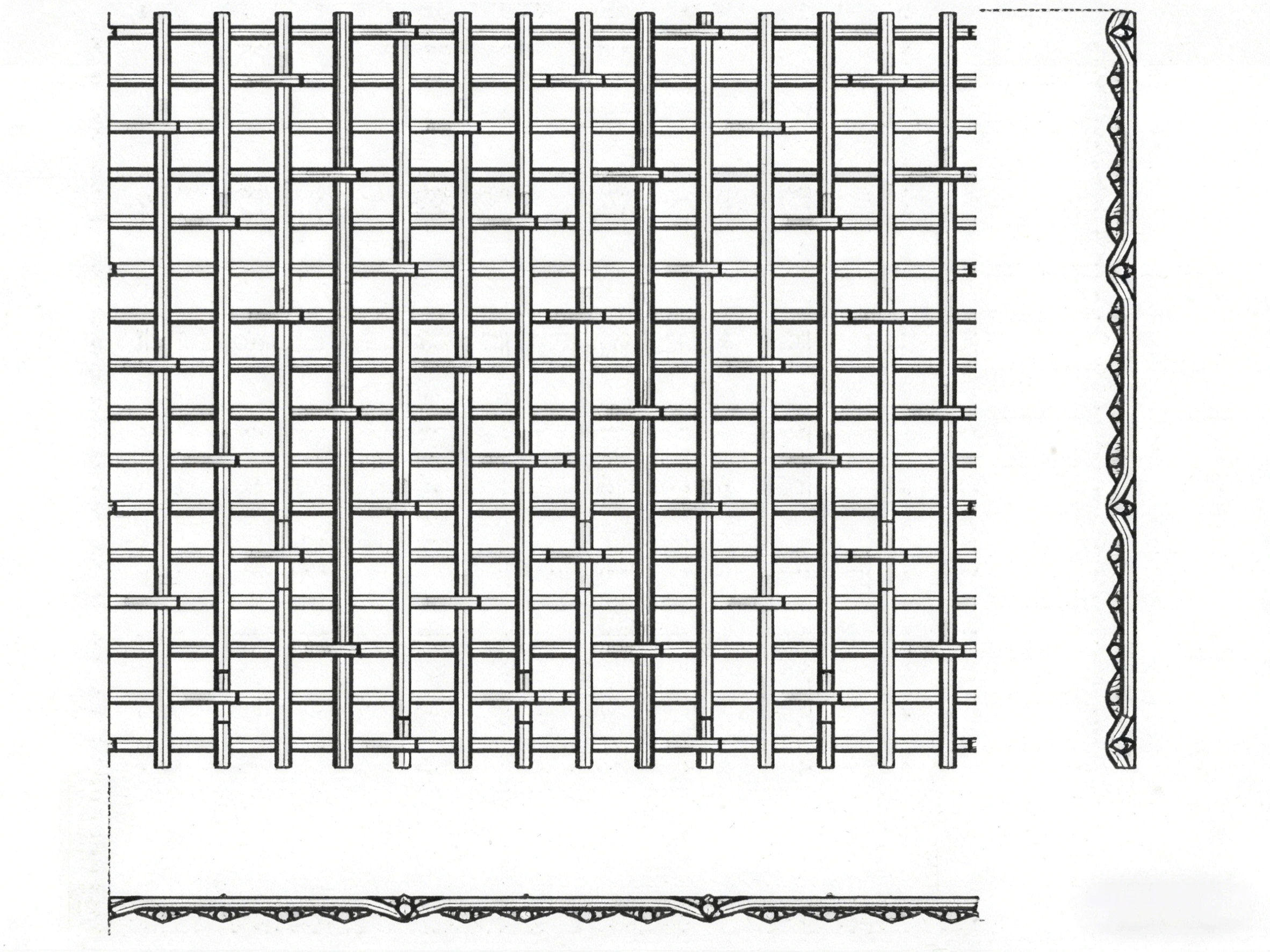

特殊な織り

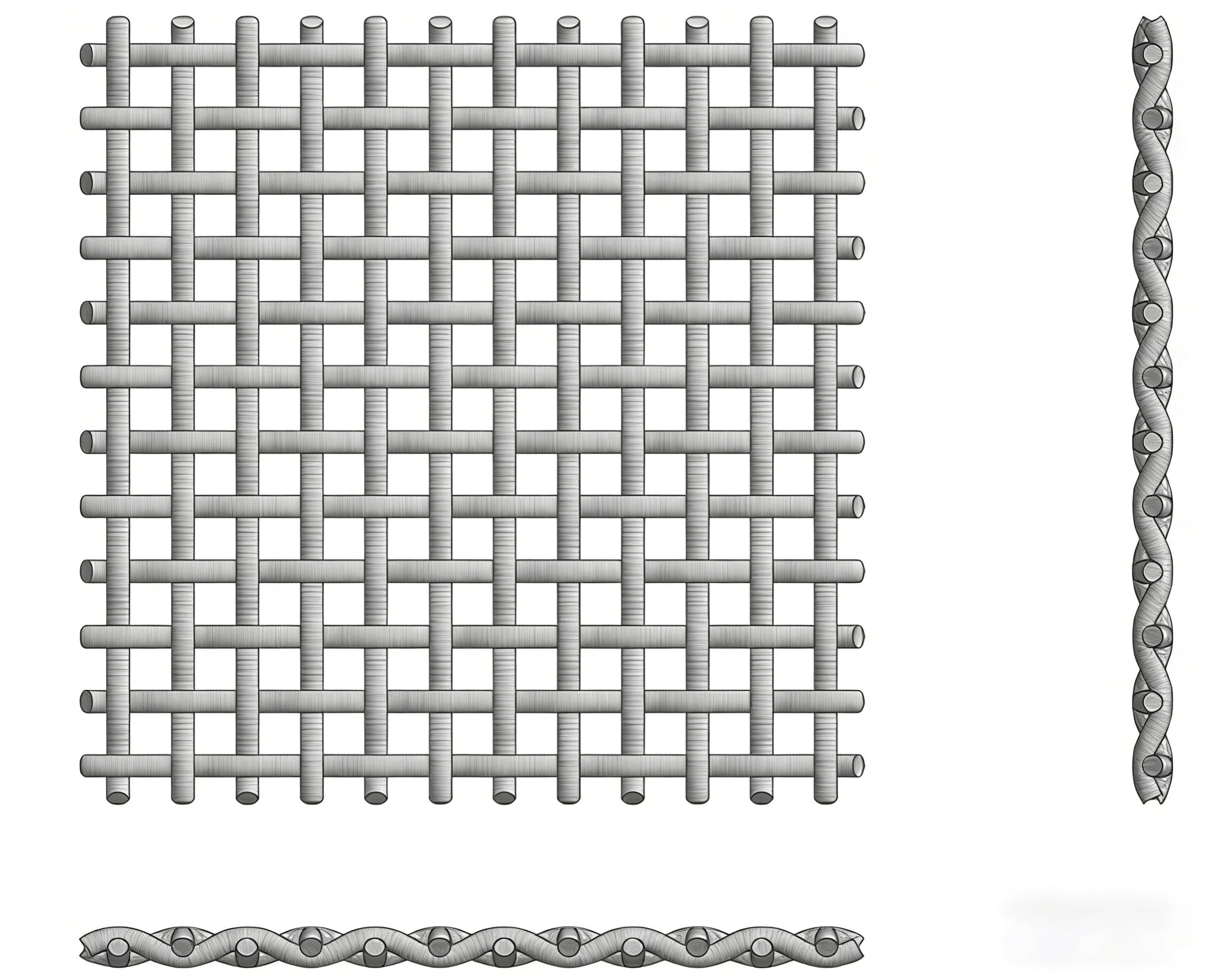

平織りメッシュは、経糸と緯糸が交差する構造を特徴とし、各経糸ワイヤーが垂直角度 90 度で緯糸ワイヤーの上と下を交互に通過し、経糸と緯糸の両方の均一で規則的な直径と一貫したメッシュ開口部を確保します。

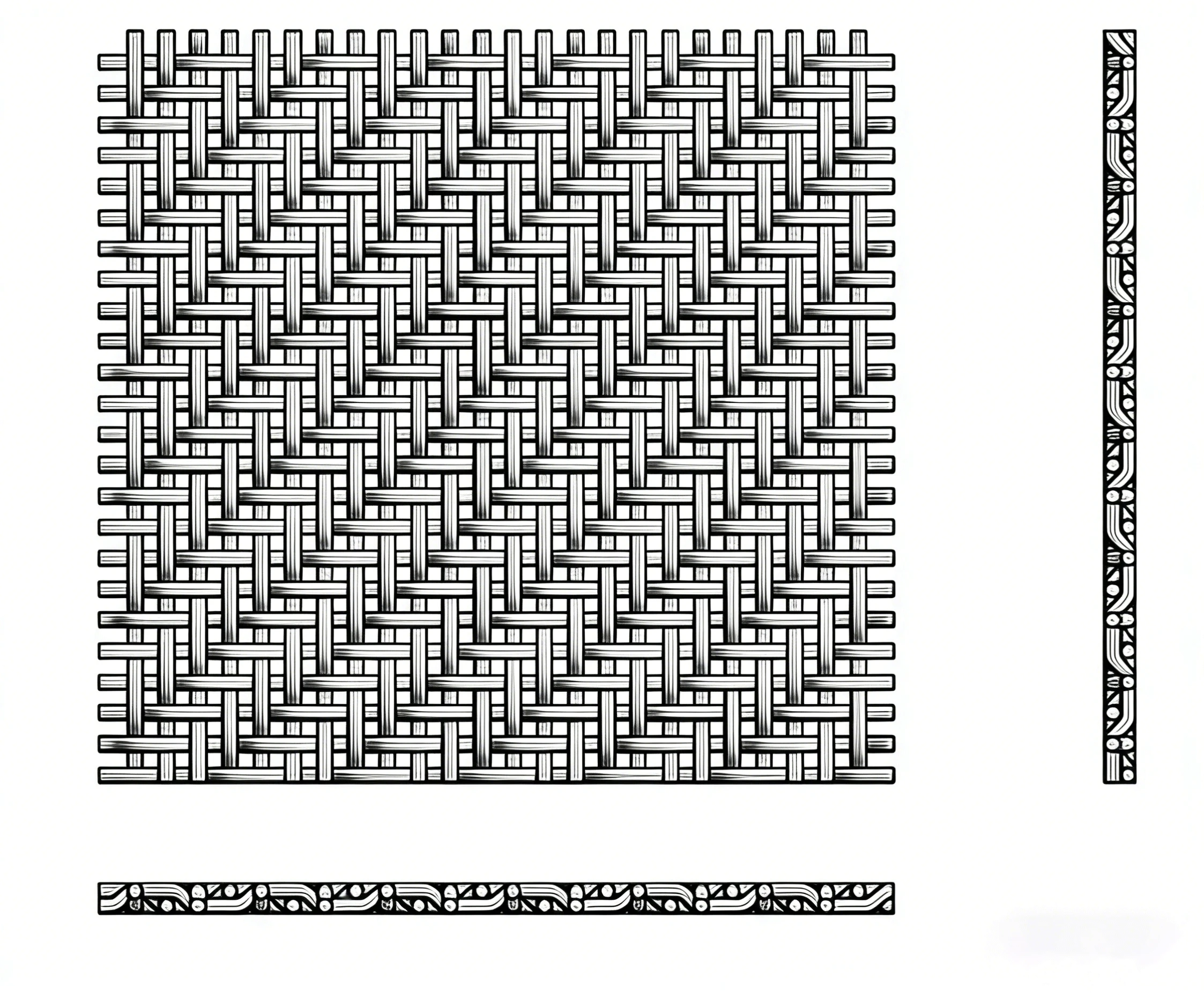

綾織りでは、各たて糸が 2 本のよこ糸の上と 2 本のよこ糸の下を交互に通過し、各よこ糸が 2 本のたて糸の上と 2 本のたて糸の下を同じパターンに従います。縦糸と横糸の直径が同じであるため、連続した平行な斜めのパターンが得られます。

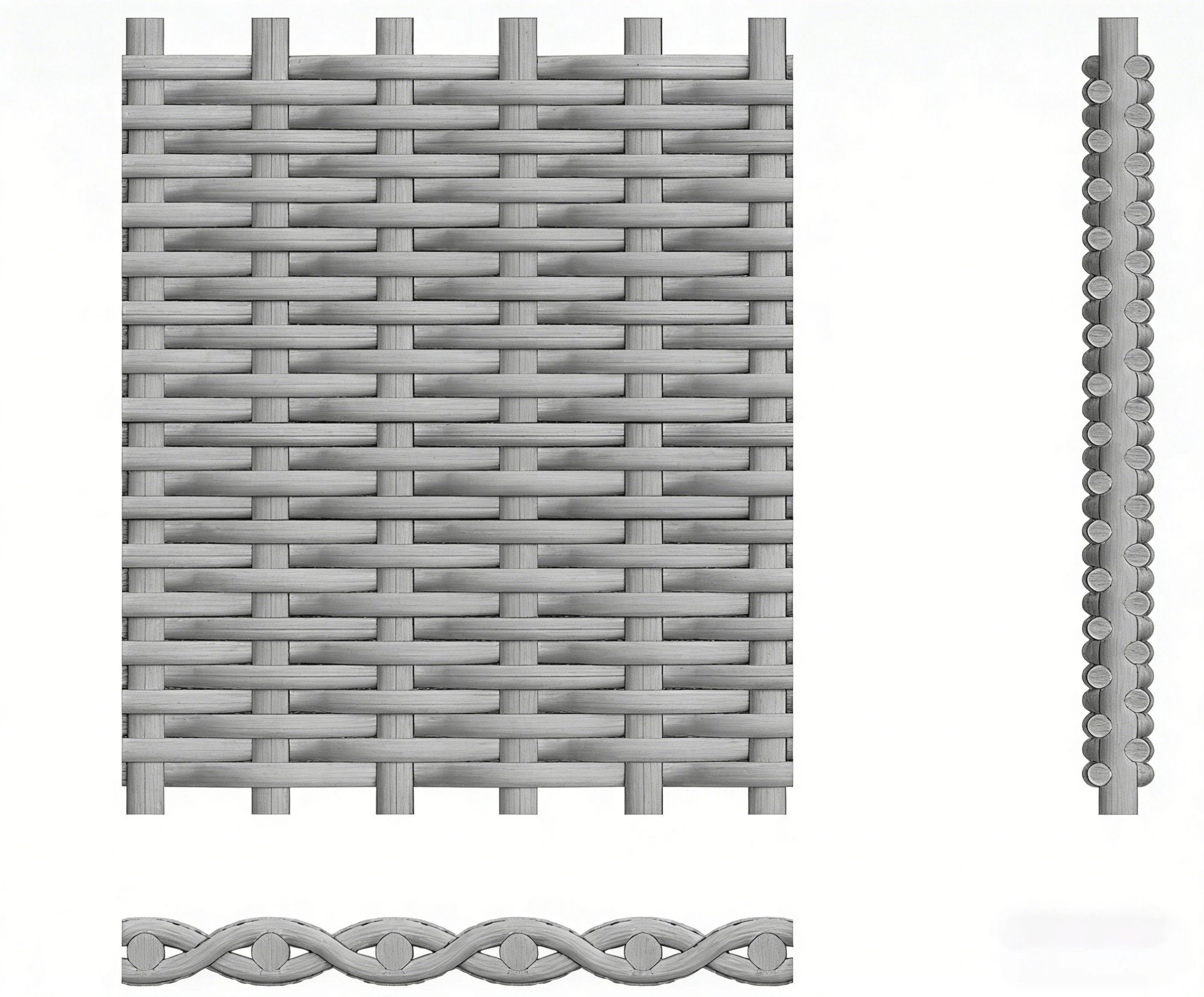

オランダ織りは太い縦糸と細い横糸を使用します。よこ糸ワイヤーは、たて糸ペアの上と下で交互に配置され、一方向では細かいメッシュ、もう一方の方向では粗いメッシュを形成し、最終的に緊密な円錐形またはくさび形のメッシュ表面を生成します。

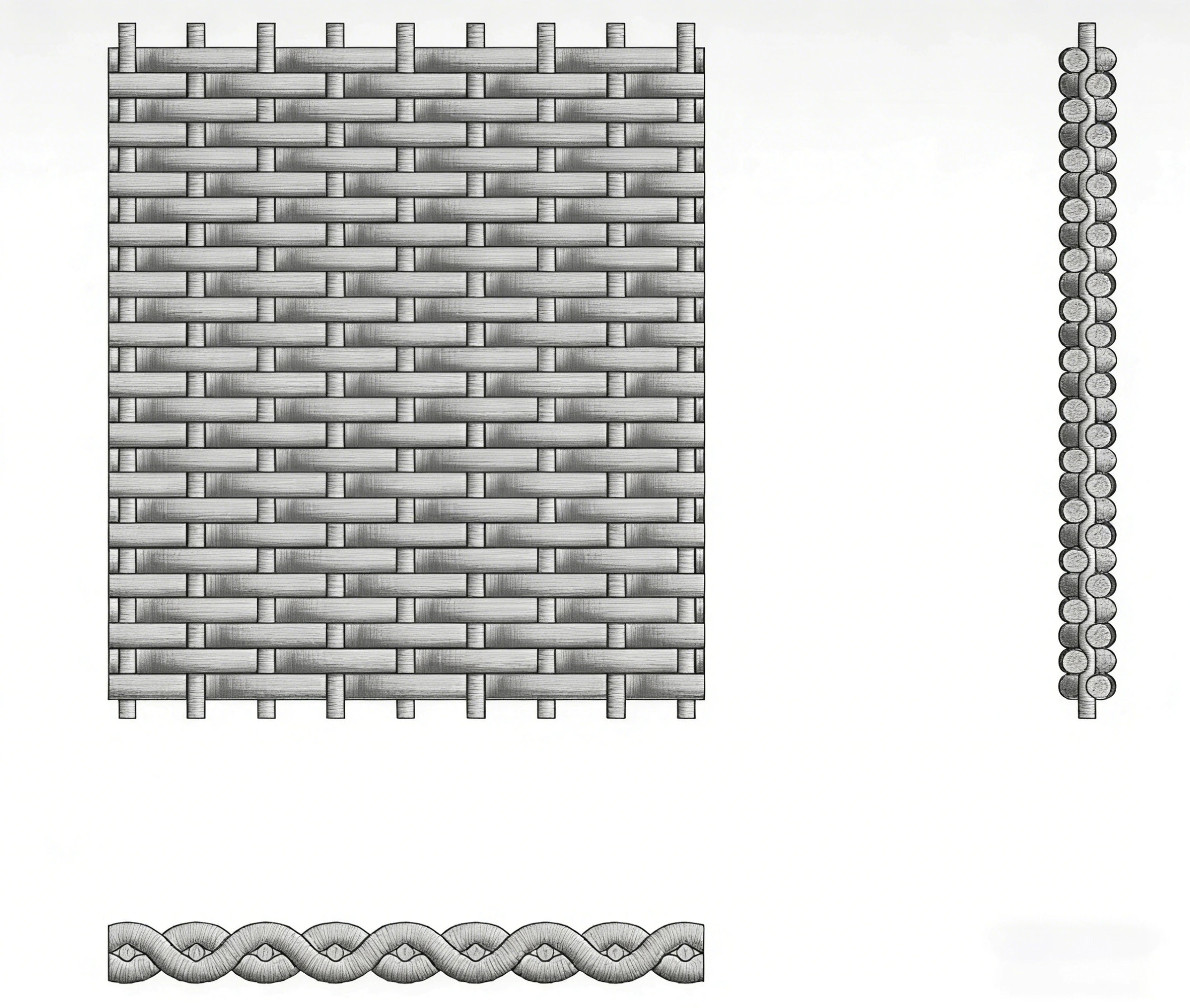

リバースダッチ織りは、ダッチ織りの逆の構成を採用し、細い縦糸と太い横糸を利用して三角形の横孔を形成します。
各縦糸ワイヤーは各横糸ワイヤーの上と下で 90 度の角度で交互に絡み合い、縦糸と横糸の両方の直径が同じで、均一で規則的に構造化された開口部を備えています。
ヘリンボーン織りは、ツイル織りの特殊なバリエーションです。メッシュの幅や用途に応じて、20、50、100、200、500 ミリメートルなどの間隔で綾目模様の方向が反転し、ヘリンボーンの骨格に似た模様が作成されます。

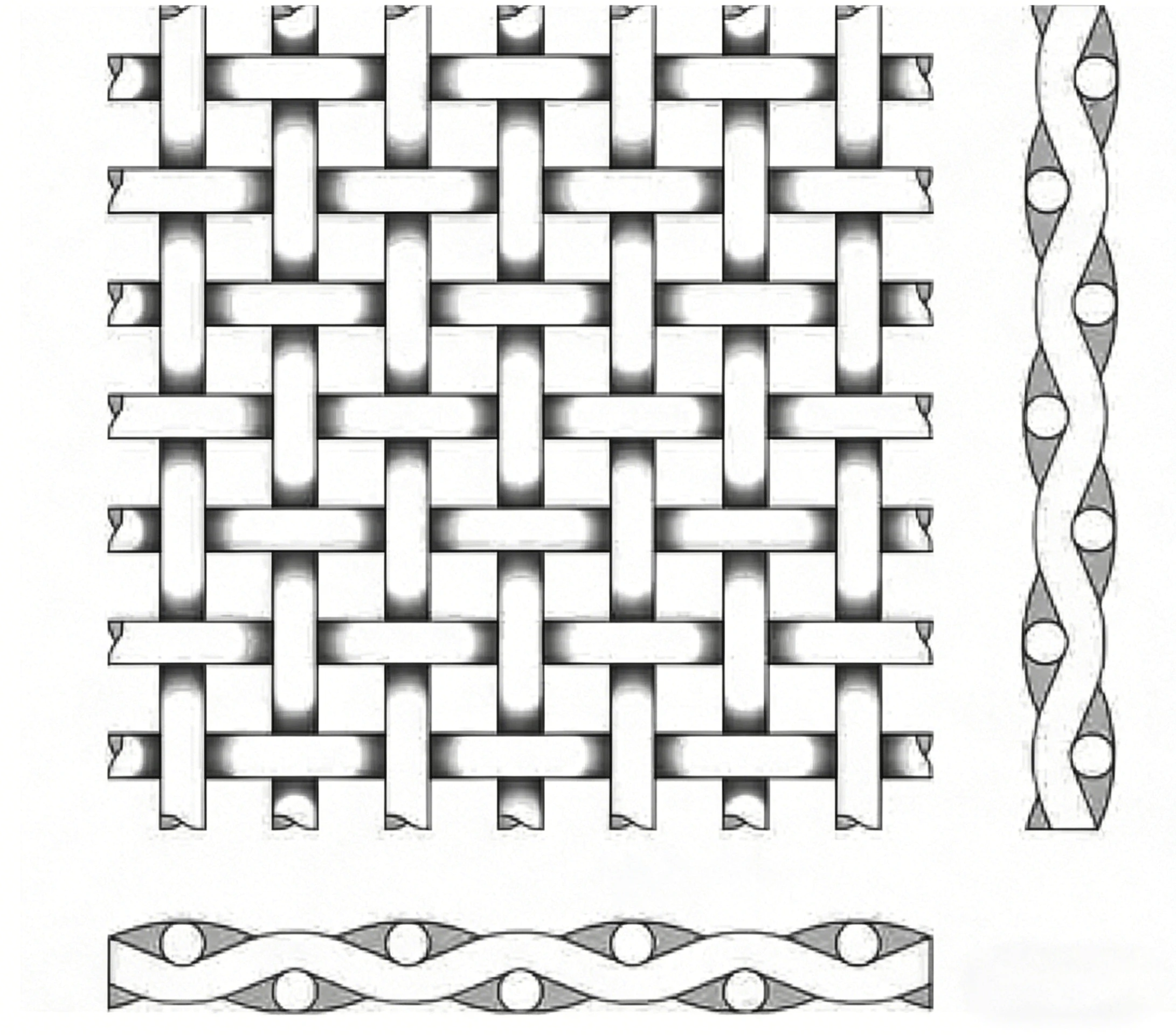

クリンプ織りでは、事前にエンボス加工を施したワイヤーを組み合わせたり入れ子にして頑丈な金属メッシュを形成します。圧着プロセス中、ワイヤーは指定された間隔で正確に曲げられ、正確に定義されたメッシュ構造が保証されます。
インコネルワイヤーメッシュの特徴と利点
01
極端な温度に対する耐性
インコネルワイヤーメッシュは、極端な温度下でも強力な機械的強度を維持できます。加熱、冷却を繰り返しても脆くなったり、脱落したりすることがなく、長期安定した動作が可能です。
02
強い耐食性
強アルカリ、塩化物イオン、硫化物、高温溶融塩などの腐食環境に強く、穴があいたり、割れたりしにくいです。
03
加工性が良い
延性に優れ、曲げ、打ち抜き、溶接、折り曲げ、焼結等の加工が可能であり、各種工業用部品の製造が容易であり、加工性に優れています。
04
優れた非磁性
インコネル ワイヤ メッシュは本質的に非磁性であるため、電磁シールドや精密機器などの特殊な用途に適しています。
インコネルワイヤーメッシュ包装
内紙管
耐水紙
プラスチックフィルム
合板ケース
パレット
技術仕様
| 広通インコネル金網の仕様 | ||||||
| 合金 | 主要なプロパティ | 線径 | メッシュ数 | 最高温度 | 利用可能なフォーム | 最適な用途 |
| インコネル600 | 酸化や塩化物に強い | 0.025mm（極細）～6mm（厚物） | 2 ～ 500+ メッシュ (1 インチあたりの開口部) | 最大 2200°F (1200°C) | ロール、シート、カスタムカットパネル、穴あきシート、エキスパンドメタル、熱処理バスケットまたはトレイ。 | 炉部品、化学処理 |
| インコネル601 | 優れた耐酸化性 | 0.025mm（極細）～6mm（厚物） | 2 ～ 500+ メッシュ (1 インチあたりの開口部) | 最大 2200°F (1200°C) | ロール、シート、カスタムカットパネル、穴あきシート、エキスパンドメタル、熱処理バスケットまたはトレイ。 | 熱処理治具、ラジアントチューブ |
| インコネル625 | 高い強度、耐食性、耐疲労性 | 0.025mm（極細）～6mm（厚物） | 2 ～ 500+ メッシュ (1 インチあたりの開口部) | 最大 2200°F (1200°C) | ロール、シート、カスタムカットパネル、穴あきシート、エキスパンドメタル、熱処理バスケットまたはトレイ。 | 航空宇宙、海洋、原子力 |
| インコネル690 | 優れた耐酸化性と耐腐食性 | 0.025mm（極細）～6mm（厚物） | 2 ～ 500+ メッシュ (1 インチあたりの開口部) | 最大 2200°F (1200°C) | ロール、シート、カスタムカットパネル、穴あきシート、エキスパンドメタル、熱処理バスケットまたはトレイ。 | 腐食性、酸化性、または核環境 |
| インコネル718 | 時効硬化可能、極度の強度 | 0.025mm（極細）～6mm（厚物） | 2 ～ 500+ メッシュ (1 インチあたりの開口部) | 最大 2200°F (1200°C) | ロール、シート、カスタムカットパネル、穴あきシート、エキスパンドメタル、熱処理バスケットまたはトレイ。 | ジェットエンジン、ガスタービン |
| インコネル ワイヤの一般的なタイプには、インコネル 750、インコネル 800、およびインコネル 825 があります。 | ||||||
| メッシュ数 （メッシュ） |
線径 (mm) |
細孔径 (mm) |
開口部の割合 （効果的 ％） |
|||
| 4 | 1.2 | 5.15 | 65.8 | |||
| 5 | 1.0または0.711 | 4.08または4.36 | 64.5または76 | |||
| 8 | 0.5または0.559 | 2.67 または 2.5 | 70.7または67 | |||
| 10 | 0.5または0.46 | 2.04または2.08 | 64.5または67 | |||
| 20 | 0.25または0.315 | 1.02または0.95 | 64.5または58 | |||
| 40 | 0.19または0.152 | 0.45または0.44 | 50.2または46 | |||
| 80 | 0.12 | 0.197 | 39 | |||
| 100 | 0.1 | 0.154 | 37 | |||
| 200 | 0.05または0.041 | 0.077または0.086 | 36.7または46 | |||
インコネル金網プロセス技術
インコネル金網深加工品
お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。
インコネル金網の品質管理システム

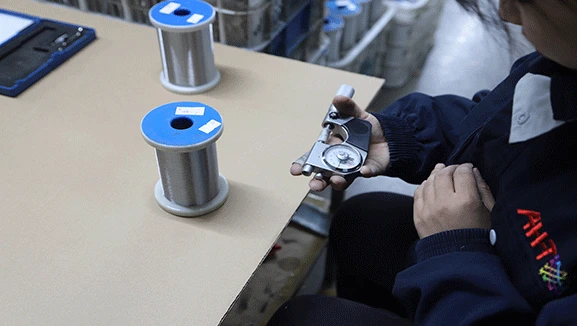

原料管理
インコネルワイヤが要件を満たしていることを確認するための、入国時の分光計検査。

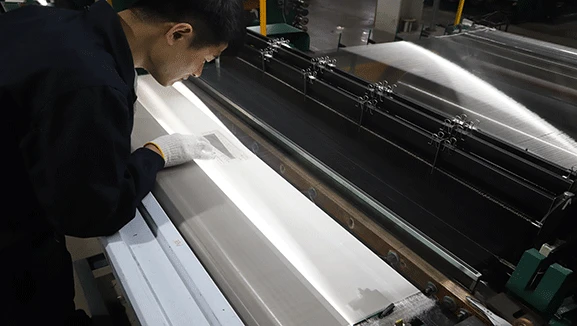

生産工程検査
精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口面積、重量などを厳密に検査します。

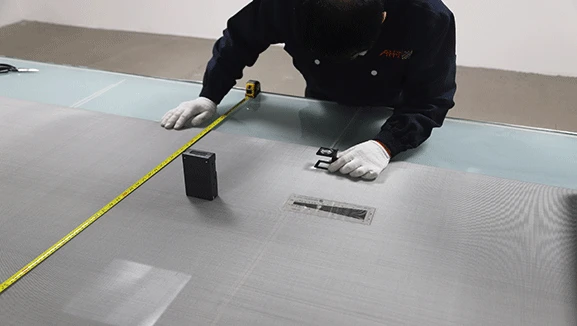

製織品質検査
メッシュの表面が平らで、ワイヤーの断線や緩みがなく、織り方が均一であることを確認してください。

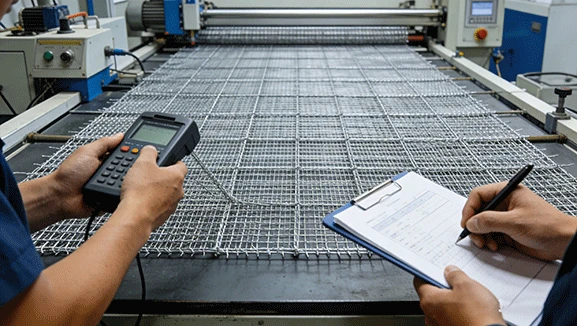

最終検査
製品の各バッチが工場から出荷される前に、顧客の要件に完全に準拠していることを確認するために、外観と寸法の最終検査が実施されます。

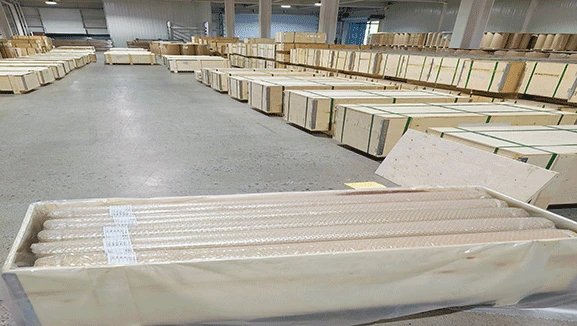

包装
輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤケース、パレットなどを使用させていただきます。

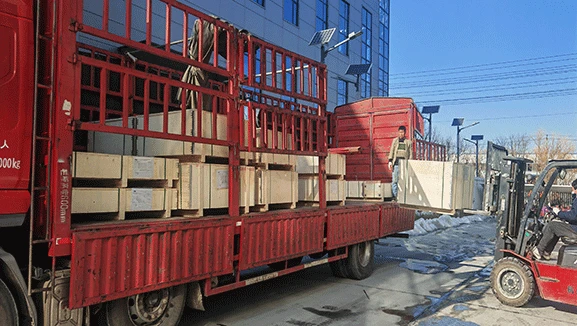

出荷
信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。
インコネルワイヤーメッシュ証明書
広通は各種権威ある国際規格認証を全て取得しております。
ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。
厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
