真鍮ワイヤーメッシュ

真鍮金網は高品質真鍮線を素材に織成した金属金網で、各種織り工法に対応し、構造が安定、導電性・非磁性に優れ、伝統産業と建築意匠分野で幅広く活用されています

今すぐ問い合わせ >> 次の製品 >>

製品について

製品仕様

オーダーメイド加工技術

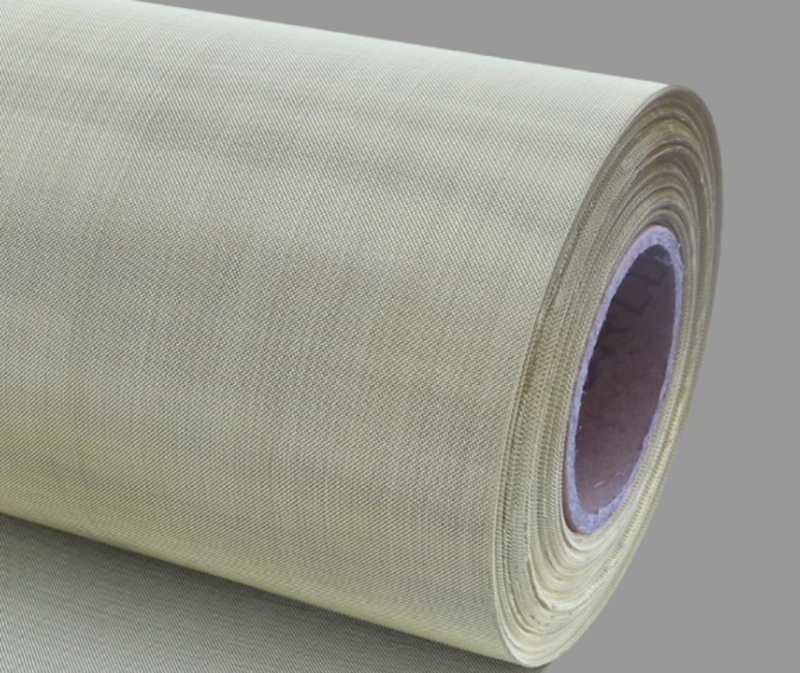

真鍮金網概要

真鍮金網は銅 65%・亜鉛 35% の高品質真鍮線を原料とし、平織、綾織、畳織など各種工法で製造される金属金網です。網面が滑らかで黄金色の光沢が美しく、加工適性に優れるほか、導電性、熱伝導性、耐摩耗性、非磁性を兼ね備えています。工業ふるい分け・ろ過、建築装飾、セラミックス印刷、電磁シールドなど多岐の分野で長年汎用される定番金網です。広通では各種形状・表面処理の特注に対応し、各業界のろ過効率・開口率の要求に合わせ、受注数量に応じて任意長さの切断加工サービスも提供しております。製品詳細に関しましてはいつでもお問い合わせください。専門的な製品提案と技術サポートをご提供いたします。

真鍮金網全種織り工法一覧

精密織り

特殊織り

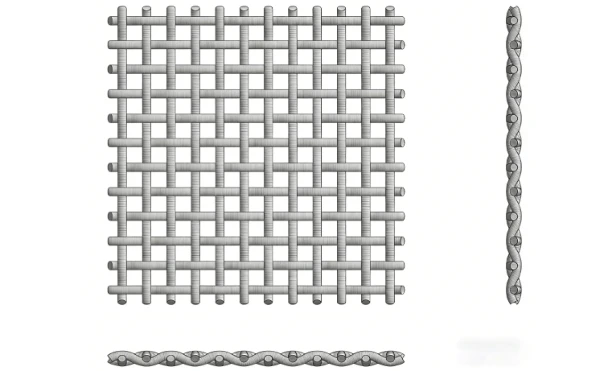

平織

経糸と緯糸を 90 度直角に交互編み上げ、一本一本上下に通す工法。経緯線の線径が統一され、網目が均一で整っています。

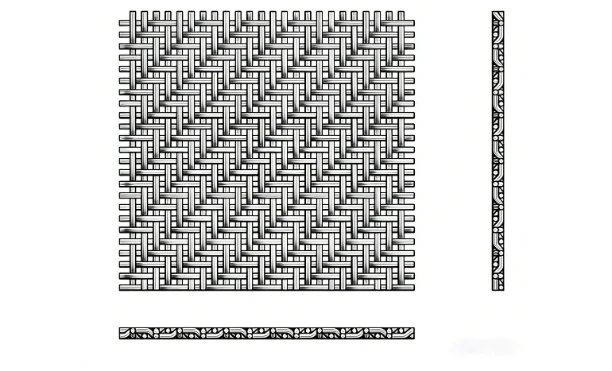

綾織

各経糸が 2 本の緯糸の上・下を交互に通り、緯糸も同様に 2 本の経糸を跨いで編まれ、経緯線径が同一で連続した斜め模様が形成されます。

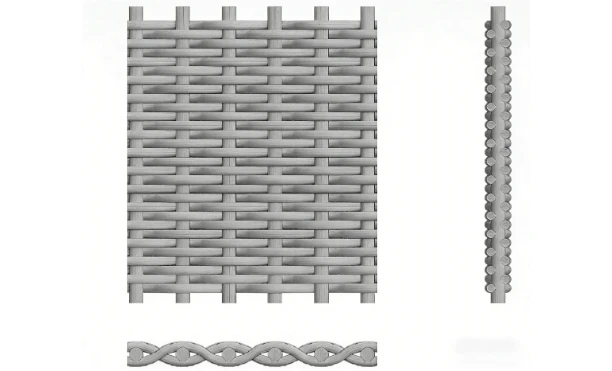

畳織

経糸を太線、緯糸を細線で編成。緯糸が 2 本の経糸間を交互に往復し、一方向は細密網目、もう一方は粗い網目となり、くさび状・円錐形の緻密な網面が完成します。

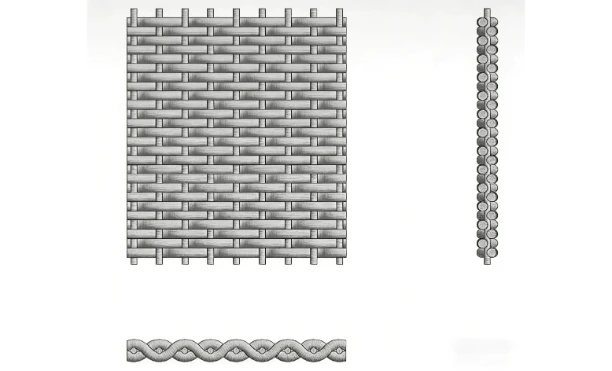

逆畳織

通常畳織と線材配置を反転、経糸細線・緯糸太線の組み合わせで水平三角形の細孔が形成されます。

五綜織

各経糸が 90 度で一本の緯糸の上下を交互に通過、経緯線径・網目サイズが完全統一され、規則正しい構造となります。

ヘリンボーン織

特殊な綾織の一種。網幅・用途に合わ20/50/100/200/500mm 間隔で斜紋の向きを反転、ニシンの骨に似た V 字模様を形成します。

クリンプ織

クリンプ金網は、予めクリンプ加工した線材を互いに組み合わせて編織した重量用金網です。クリンプ工程にて線材を定められた間隔で正確に屈曲加工することにより、精確な網目構造を保持します。

真鍮金網特長・メリット

非磁性

真鍮金網は磁性を持たないため、磁場内で磁気誘導が発生せず磁力の影響を受けません。電磁シールド性能に優れ、精密計測機器・電子機器に最適です。

展延性に優れる

変形しにくい形状安定性と適度な柔軟性を両立。外力に対する耐性が高く断線しにくいため、耐用年数が長いです。

意匠性に優れる

黄金色の地肌に多種表面処理を施すことが可能で、美観と機能性を両立。建築装飾・工芸品素材として人気です。

堅牢で耐久性抜群

耐食性・防錆性・長期安定性に優れ、酸・アルカリなど過酷な腐食環境で長時間使用しても性能が安定します。

真鍮金網梱包仕様

紙管巻き

防水紙

ビニールフィルム

合板ケース

パレット

技術仕様

広通真鍮金網仕様
製品	メッシュ /インチ	線径		目開き		開口率	質量
		インチ	mm	インチ	mm	%	(LB/100 平方フィート)
SS-1	1×1	0.08	2.03	0.92	23.37	84.6	41.1
SS-2	2×2	0.063	1.6	0.437	11.1	76.4	51.2
SS-3	3×3	0.054	1.37	0.279	7.09	70.1	56.7
SS-4	4×4	0.063	1.6	0.187	4.75	56	104.8
SS-5	4×4	0.047	1.19	0.203	5.16	65.9	57.6
SS-6	5×5	0.041	1.04	0.159	4.04	63.2	54.9
SS-7	6×6	0.035	0.89	0.132	3.35	62.7	48.1
SS-8	8×8	0.028	0.71	0.097	2.46	50.2	41.1
SS-9	10×10	0.025	0.64	0.075	1.91	56.3	41.2
SS-10	10×10	0.02	0.51	0.08	2.03	64	26.1
SS-11	12×12	0.023	0.584	0.06	1.52	51.8	42.2
SS-12	12×12	0.02	0.508	0.063	1.6	57.2	31.6
SS-13	14×14	0.023	0.584	0.048	1.22	45.2	49.8
SS-14	14×14	0.02	0.508	0.051	1.3	51	37.2
SS-15	16×16	0.018	0.457	0.0445	1.13	50.7	34.5
SS-16	18×18	0.017	0.432	0.0386	0.98	48.3	34.8
SS-17	20×20	0.02	0.508	0.03	0.76	36	55.2
SS-18	20×20	0.016	0.406	0.034	0.86	46.2	34.4
SS-19	24×24	0.014	0.356	0.0277	0.7	44.2	31.8
SS-20	30×30	0.013	0.33	0.0203	0.52	37.1	34.8
SS-21	30×30	0.012	0.305	0.0213	0.54	40.8	29.4
SS-22	30×30	0.009	0.229	0.0243	0.62	53.1	16.1
SS-23	35×35	0.011	0.279	0.0176	0.45	37.9	29
SS-24	40×40	0.01	0.254	0.015	0.38	36	27.6
SS-25	50×50	0.009	0.229	0.011	0.28	30.3	28.4
SS-26	50×50	0.008	0.203	0.012	0.31	36	22.1
SS-27	60×60	0.0075	0.191	0.0092	0.23	30.5	23.7
SS-28	60×60	0.007	0.178	0.0097	0.25	33.9	20.4
SS-29	70×70	0.0065	0.165	0.0078	0.2	29.8	20.8
SS-30	80×80	0.0065	0.165	0.006	0.15	23	23.2
SS-31	80×80	0.0055	0.14	0.007	0.18	31.4	16.9
SS-32	90×90	0.005	0.127	0.0061	0.16	30.1	15.8
SS-33	100×100	0.0045	0.114	0.0055	0.14	30.3	14.2
SS-34	100×100	0.004	0.102	0.006	0.15	36	11
SS-35	100×100	0.0035	0.089	0.0065	0.17	42.3	8.3
SS-36	110×110	0.004	0.1016	0.0051	0.1295	30.7	12.4
SS-37	120×120	0.0037	0.094	0.0064	0.1168	30.7	11.6
SS-38	150×150	0.0026	0.066	0.0041	0.1041	37.4	7.1
SS-39	160×160	0.0025	0.0635	0.0038	0.0965	36.4	5.94
SS-40	180×180	0.0023	0.0584	0.0033	0.0838	34.7	6.7
SS-41	200×200	0.0021	0.0533	0.0029	0.0737	33.6	6.2
SS-42	250×250	0.0016	0.0406	0.0024	0.061	36	4.4
SS-43	270×270	0.0016	0.0406	0.0021	0.0533	32.2	4.7
SS-44	300×300	0.0051	0.0381	0.0018	0.0457	29.7	3.04
SS-45	325×325	0.0014	0.0356	0.0017	0.0432	30	4.4
SS-46	400×400	0.001	0.0254	0.0015	0.37	36	3.3
SS-47	500×500	0.001	0.0254	0.001	0.0254	25	3.8
SS-48	635×635	0.0008	0.0203	0.0008	0.0203	25	2.63

真鍮金網加工工法

スリット加工

レーザー切断

プレス加工

縫製・フレーム組付け

成形加工

溶接加工

焼結加工

プリーツ加工

モールド成形

特注設計製作

詳細はこちら >

真鍮金網二次加工製品

図面またはサンプルに基づき、規格外寸法、特殊形状、複合構造の金網ろ過ユニットを製作可能です。

プリーツ型ステンレス製フィルターエレメント

真鍮金網品質管理体制

素材入荷検査

分光分析装置による検査を実施し、ステンレス線が規格基準に適合することを保証。

製造工程検査

精密ノギス、工具顕微鏡、NC 機器などの測定器具を用い、目開き、線径、開口率および質量について厳格な検査を実施いたします。

織り品質検査

網面が平滑、断線・糸浮きなし、織り模様が均一であるか確認。

出荷最終検査

全ロット出荷前に外観・寸法を再確認し、顧客仕様と 100% 一致する品質を確保。

梱包

輸送中の製品損傷を防ぐため、紙管、防水紙、プラスチックフィルム、合板ケースおよびパレットにて梱包いたします。

出荷

信頼できる貨物代理店と提携し、各ロットの物流情報を綿密に管理し、荷物の到着状況をリアルタイムで追跡いたします。各ロットの金網製品が安全かつ効率的にお客様に届くよう確保することは、弊社が長年堅持している方針です。

詳細はこちら >

真鍮金網取得認証

広通は各種権威ある国際規格認証を全て取得しております。

ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。

厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
