ステンレス筒型フィルター
製品カテゴリ
円筒金網フィルターは剛性金網のふるい原理を活用した金属製ろ過エレメントです。開孔が均一で通気性に優れ、ろ液の洗浄・浄化を高効率で実施できます。
シェア:
製品について
製品仕様
オーダーメイド加工技術

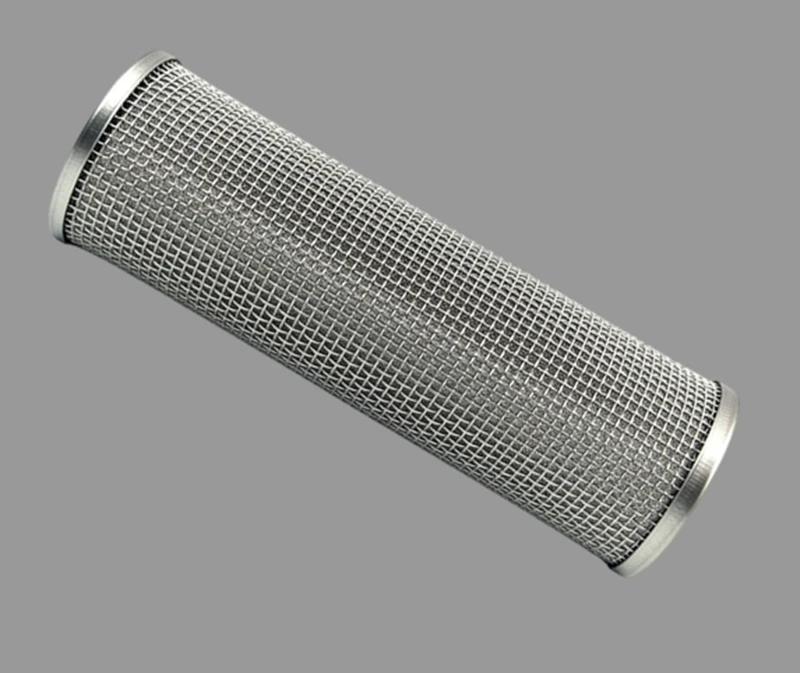

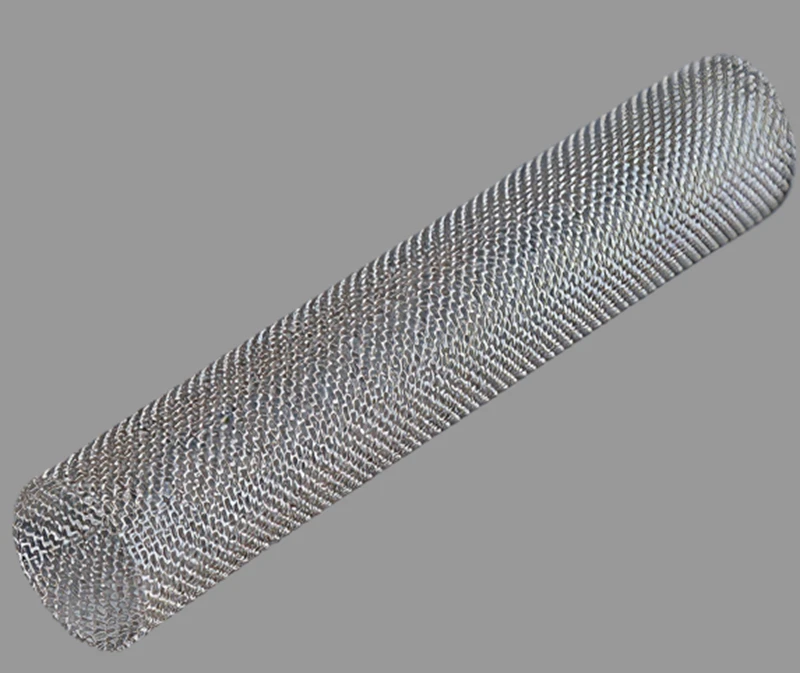

円筒型フィルター 概要
円筒型フィルターは編金網筒・金属ろ過パイプ・円筒金網フィルターとも呼ばれ、金属金網を主要ろ材とする剛性ふるい式金属ろ過部品です。 高品質金属金網を、先進的な編網技術、自動化溶接、熟練した焼結加工など専用成形工法により緻密に加工し、堅牢で耐久性に優れた円筒形状に仕上げています。機械強度が高く孔径が均一、通気性に優れるため、流体中の各種サイズの粒子を確実に除去し、液体の洗浄・浄化を効率化すると同時に下流側装置を保護します。 弊社は円筒型フィルターメーカーとして、取引先のろ過システム向け特注ソリューションをご提供します。素材入荷から実機運用まで全工程で各種技術仕様・性能要求に適合させ、お客様の使用満足度最大化と運用コスト削減を実現します。 製品技術詳細や業務提携についてご検討の際は、いつでもお問い合わせください。
筒金網フィルター 各種ろ材
編込金属金網:
柔軟性に優れ、複雑な形状の工業用フィルターに適します。
焼結金属粉末:
導電性・熱伝導性、耐食性に優れ物理・化学特性が安定、電子情報分野で活用されます。
多層焼結金網:
強度・ろ過精度が高く、高圧環境下の使用に適します。

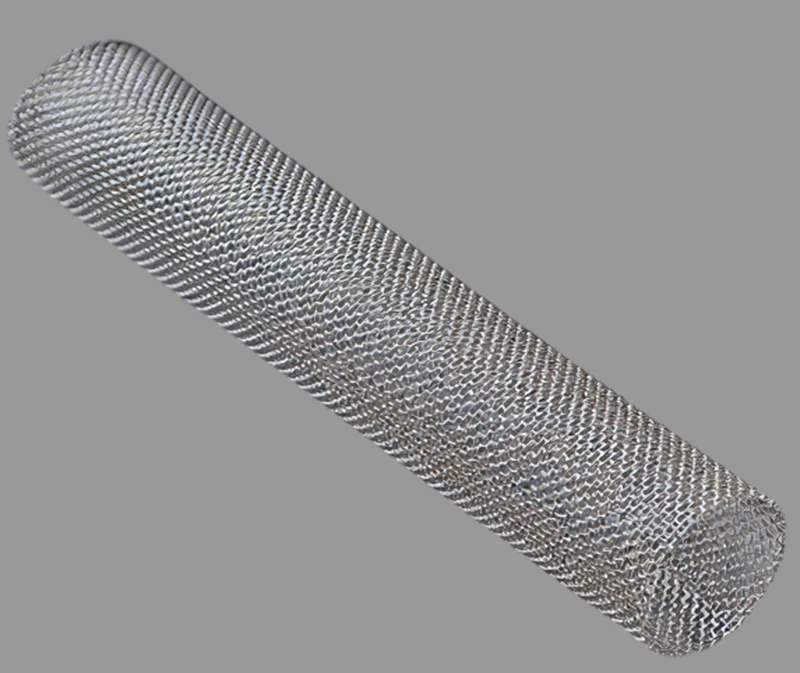

円筒型フィルター 構造・種類
円筒型フィルター ろ過区分
編金網のメッシュ番手と孔径は円筒金網フィルターのろ過精度を直接左右し、ろ過性能を決定する核心パラメータとなります。
粗ろ過
精密ろ過
高番手金網を使用、高純度の流体を生成、工業ろ過ラインの安定稼働を支える重要工程。
円筒型フィルター 特長・メリット
01
ろ過精度が安定
弊社円筒金網フィルターは網目が均一で空隙率が高く、安定したろ過性能を発揮。各種ミクロン単位のろ過精度に対応可能です。
02
構造強度に優れる
構造設計が合理的で素材の耐久性が高く、機械強度・耐圧性能に優れ、目詰まりや破損が発生しにくい仕様です。
03
耐高温・耐食性
304・316 ステンレスを標準採用し、高温、強酸・強アルカリ、腐食性流体環境での連続使用に対応します。
04
洗浄・再生が容易
逆洗浄、超音波洗浄、酸洗浄など各種洗浄手法に対応。表面に捕捉した異物を完全に除去でき、繰り返し再生利用が可能で耐用年数が長く、消耗品コストの削減に貢献します。
円筒型フィルター 梱包仕様
プラスチックフィルム
ダンボール箱
ダンボール仕切り板
合板ケース
技術仕様
| 円筒金網フィルター仕様 | |
| 材質 | ステンレス (304,304L,316,316L,904L,etc.)銅，ニッケル |
| 最高使用温度 | 600℃; FeCrAl：1000℃。 |
| ろ過精度 | 5～500μm |
| 線径 | 14～800mm |
| 長さ | 35～1500mm |
| 開口率 | 約85% |
| 最大許容差圧 | 6.9MPa |
| 端部仕様 | 直接開いているか、エッジが強化されている |
| 溶接仕様 | スポット溶接、分割溶接、連続縦溶接 |
| 円筒金網フィルターは規格外受注製作品となります。お客様の仕様に合わせた設計図の作成を承っております。カスタマイズのご相談はお気軽にお問い合わせください。 | |
円筒型フィルター 加工プロセス
円筒型フィルター 特注製作フロー
一連の工程をループ化し、双方のコミュニケーションコストを削減します。 ワンストップ総合サービスフロー:
お問い合わせ受付
図面仕様確認
お見積りご提示
サンプル試作
実機組込確認
量産開始
製品出荷
アフターサポート
円筒型フィルター 品質管理体制
原材料管理
金属素材の化学組成・物理特性検査を実施し、規格適合した素材のみ製造ラインへ投入します。
工程内検査
全ての金型・製造機器は事前調整を行い、最小公差を維持し、受注仕様・業界規格に適合させます。また製造中は抜き取り検査を随時実施します。
完成品性能検査
全ての金属フィルターは倉庫入庫・梱包前に総合性能試験を実施します。ご要望に応じバブルポイント試験を実施し、溶接部・溶接ラインの気密性を確認。試験合格製品は専用エリアに保管し、梱包・出荷を待ちます。
トレーサビリティ文書管理
広通の金属ろ過エレメントは素材入荷時から固有管理コードで全工程を記録・追跡し、各工程のデータを保管して完全なトレーサビリティと受注情報の透明性を確保します。これによりろ過システムの停止時間を抑え、品質トラブルを事前に防止します。
梱包仕様
多段階の検査を経た製品は、防錆プラスチックフィルムで被覆後、ベニヤケースに収納し、輸送中の製品損傷を防止します。
出荷サポート
信頼性の高い物流代理店と提携し、各ロットの貨物物流状況を随時管理、納品状況をリアルタイムで追跡します。金属ろ過製品を安全かつスムーズに納品することを長期的な経営方針としています。
円筒型フィルター 取得認証
広通は各種権威ある国際規格認証を全て取得しております。
ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。
厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
