ステンレス製フィルターエレメント
PRODUCT_CATEGORY
ウェッジ ワイヤー フィルターは、優れた濾過効率、高強度、強力な構造剛性、均一なスロット開口部で知られる高性能金属濾過コンポーネントです。
share:
製品詳細
技術仕様
カスタマイズされた職人技

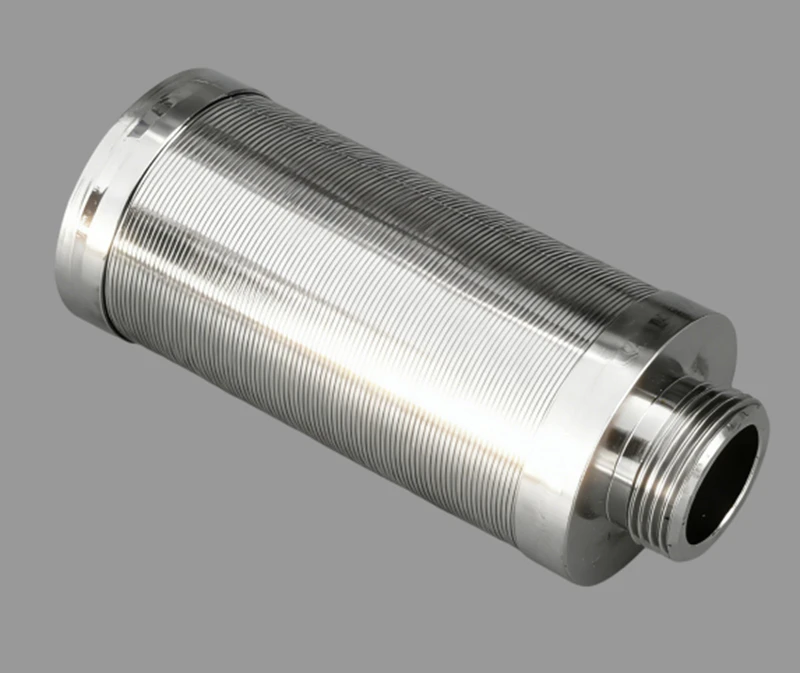

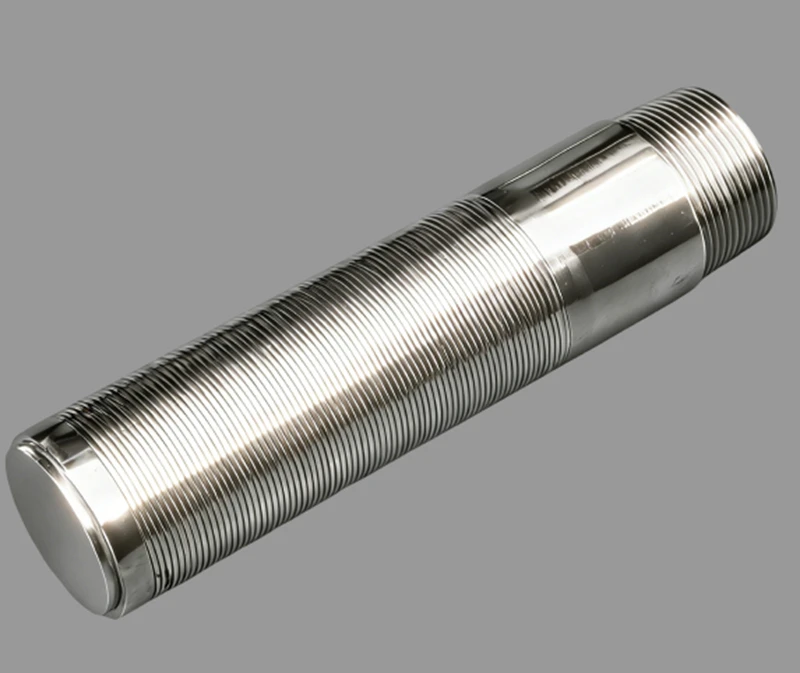

ウェッジワイヤーフィルター
ウェッジ ワイヤー フィルターは、濾材として高品質のウェッジ形ワイヤーを使用して製造された高性能金属濾過エレメントです。 V字型ワイヤーを精密溶接によりサポートロッドにしっかりと固定し、連続面スリット濾過構造を形成します。この設計により、ウェッジ ワイヤー フィルターは優れた機械的強度と目詰まり防止能力を備えているだけでなく、優れた逆洗効率と安定した粒子保持性能も確保されており、固液分離、石油化学処理、食品および飲料の製造、医薬品製造、エネルギーおよび環境保護の用途で広く利用されている濾過コンポーネントとなっています。当社の工場は、ウェッジワイヤーフィルターエレメントの研究、開発、生産に重点を置き、顧客志向のアプローチを一貫して遵守しています。当社は、システムの詰まりのリスクを効果的に軽減し、下流の機器の耐用年数を延ばす、信頼性の高い濾過ソリューションを提供することに尽力しています。ウェッジ ワイヤー フィルターの技術仕様についてさらに詳しく話し合ったり、潜在的なコラボレーションの機会を検討したりすることに興味がございましたら、お気軽にお問い合わせください。

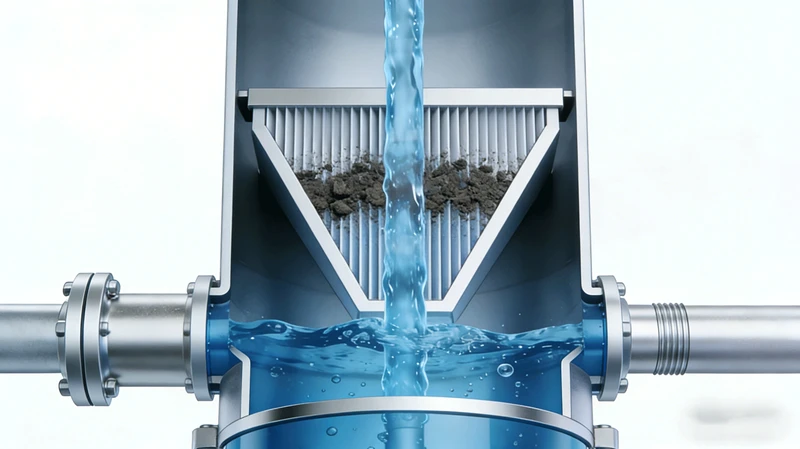

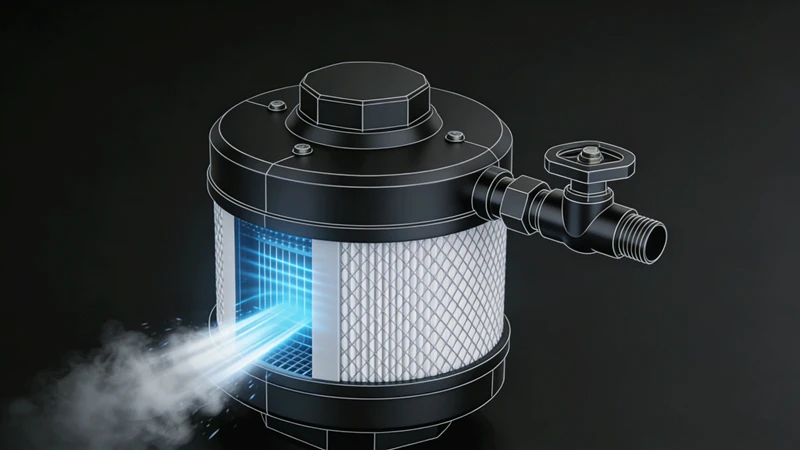

ウェッジワイヤーフィルターの動作原理
濾液が工業用フィルターに入ると、ウェッジ ワイヤー スクリーンの外表面から内部コアに流れます。液体中の汚染物質や浮遊粒子は徐々にスクリーンの外表面に蓄積し、フィルターケーキを形成します。流体成分は、ウェッジワイヤースクリーンの隙間幅よりも小さな微粒子とともに隙間を通って内部に侵入し、浄化が達成されます。
同時に、口径よりも小さな粒子や不純物をウェッジワイヤー表面に吸着したり、狭くなった流路に滞留させることができ、濾過精度を向上させることができます。
第二に、フィルターケーキが濃くなるにつれて、フィルター両端の差圧が徐々に増加します。事前に設定された値に達すると、制御システムがセルフクリーニング サイクルをトリガーします。 外側が狭く内側が広いV字型のスロット構造により、トラップされた不純物や堆積物を効果的に洗い流し、ドレンバルブが開いて溜まった廃棄物を排出します。

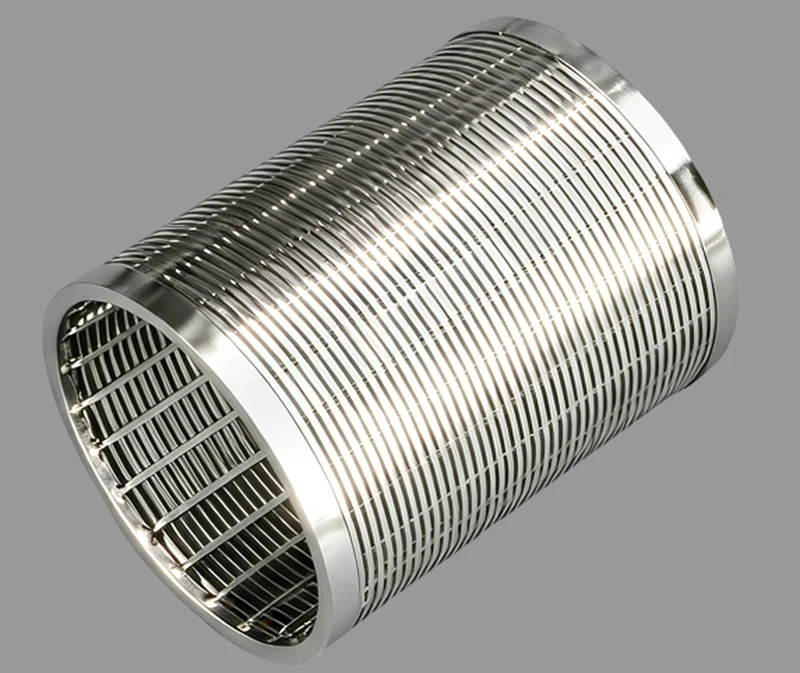

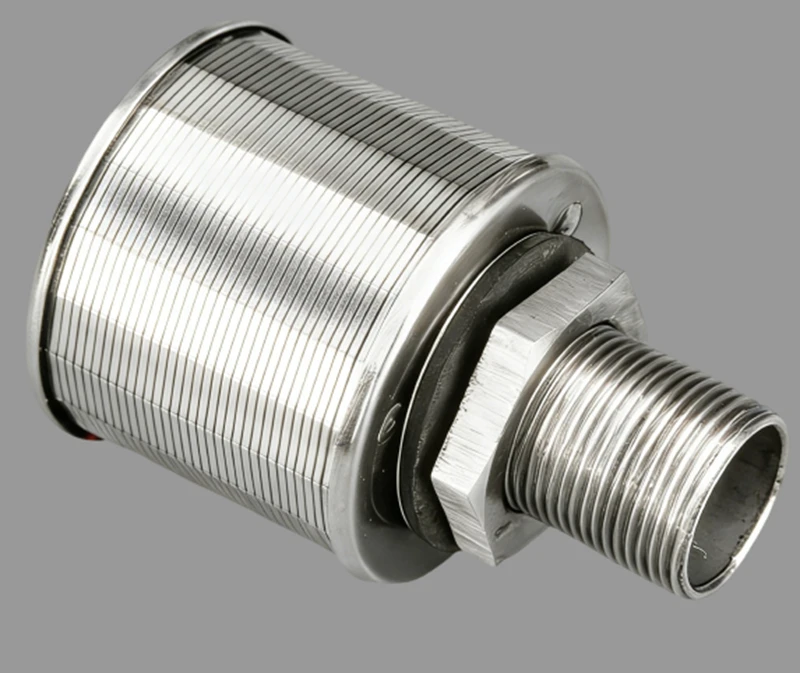

ウェッジワイヤーフィルターの構造と種類
高い開口率
構造安定性と高強度
掃除や逆洗が簡単
取り付けも掃除も簡単。
砂や土を効果的に管理します。
給水井、地熱井、鉱山の排水用に適しています。
ウェッジワイヤーフィルターの特徴と利点
01
高い耐荷重能力
ウェッジワイヤーフィルターは溶接プロセスを使用して製造されているため、堅牢な構造、高い機械的強度、耐食性、耐高温性、耐摩耗性が得られます。通常のフィルターに比べ寿命が優れています。
02
優れた濾過精度
ウェッジワイヤーフィルターのスリット寸法は正確に制御でき（通常はマイクロメートルスケールまで）、高い操作効率と一貫した濾液品質を保証します。
03
優れた回生能力
V字型のスリットは外側の開口部よりも内側の幅が広く、ワイヤーの表面が滑らかで材料の付着を最小限に抑えます。優れた脱水性能を発揮し、逆洗時の剥離が容易です。この設計により、高い処理効率が確保され、継続的な自動化操作に最適です。
04
高い設計自由度
ウェッジ ワイヤー フィルター スクリーンのスロット サイズは、さまざまな動作条件や濾過媒体に合わせて正確に調整できます。幅広い仕様・接続形式で特注生産が可能です。
ウェッジワイヤーフィルターのパッケージング
プラスチックフィルム
カートンボックス
カートンの仕切り
合板ケース
技術仕様
| 広通ウェッジワイヤーフィルターの技術仕様 | |
| ろ過材 | ステンレス鋼（304、304L、316、316L、904Lなど）、黄銅、ニッケルなど |
| 最大。動作温度 | 815℃ |
| ろ過速度 | 1～800μm |
| 直径 | 14～800mm |
| 長さ | 6000mm |
| 気孔率 | 約85% |
| 最大。差圧 | 6.9MPa |
| ウェッジワイヤーフィルターは非標準のカスタム製品です。必要なフィルターの設計図をご提供いたします。カスタマイズについてはお問い合わせください。 | |
ウェッジワイヤーフィルター加工技術
ウェッジワイヤーフィルターのカスタマイズプロセス
このプロセスはクローズドループであるため、双方の通信コストが削減されます。フルプロセスサービス:
お問い合わせの受付
図面のレビュー
見積書の提出
試作用サンプルの製作
試用インストールの確認
量産開始
製品の配送
販売後のメンテナンス
ウェッジワイヤーフィルターの品質管理システム
原材料管理
金属原材料は化学的および物理的性能テストを受け、認定された材料のみが生産のためにワークショップに投入されることが保証されます。
工程内検査
すべての金型と装置は最小公差を達成するために校正を受け、注文仕様と業界標準への準拠を保証します。また、製造工程全体において抜き取り検査を実施しております。

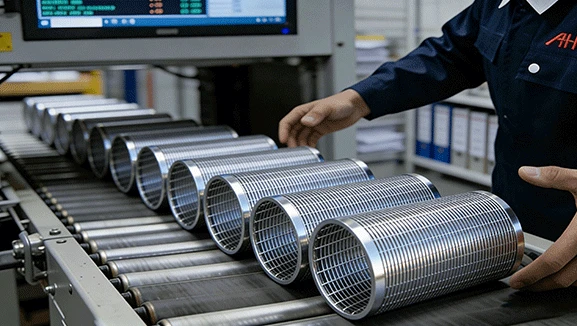

完成品検査
すべての金属フィルターは、保管および梱包前に性能テストを受けます。お客様のご要望に応じて発泡試験を実施し、溶接部や接合部のシールの完全性を検証することができます。検査に合格した製品は、指定された場所に保管され、梱包と出荷を待ちます。
文書のトレーサビリティ
広通の金属フィルターコンポーネントは、原材料の入力の最初から独自のコード追跡文書を使用してデータサポートを提供し、あらゆる段階でトレーサビリティと注文の透明性を確保し、金属フィルター機器のダウンタイムを効果的に削減し、品質の問題を回避します。
包装
複数層の検査を経た金属フィルターエレメントは、輸送中の損傷を防ぐためにプラスチックフィルムと合板のケースを使用して梱包されます。
配送
当社は信頼できる運送業者と協力して、各貨物の物流情報を綿密に監視します。配送状況をリアルタイムで追跡することで、金属フィルター エレメントのすべてのバッチが安全かつ効率的に到着することが保証され、これは当社の長年にわたる運用原則であり続けています。
ウェッジワイヤーフィルターの証明書
Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。
