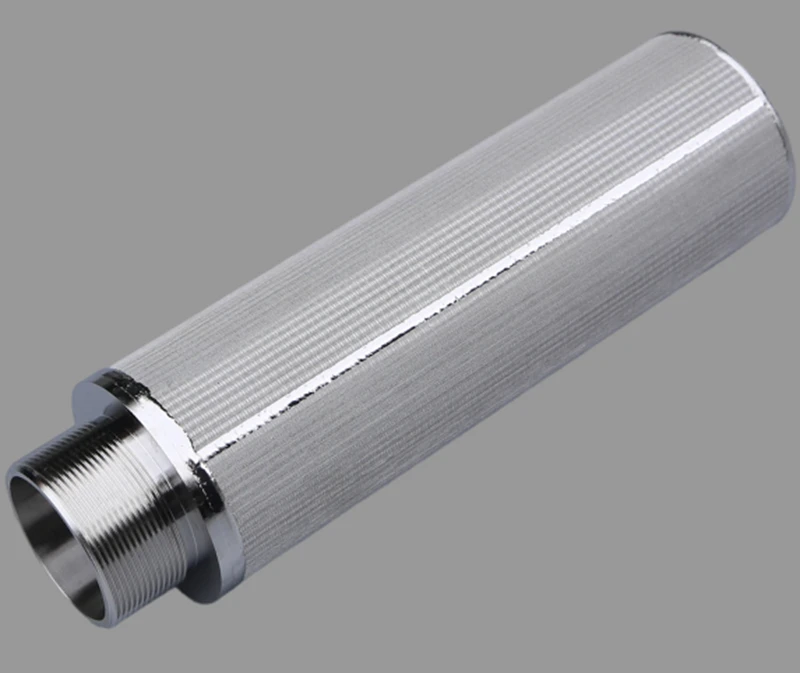

焼結金属フィルターエレメント

焼結金属メッシュエレメントはステンレス基材に溶接・圧縮・成型加工を施し、高温焼結により製造されます。高い機械的耐性・高精度なろ過性能・長寿命を備え、洗浄による再生使用に対応可能です。

今すぐ問い合わせ >> 次の製品 >>

製品について

製品仕様

オーダーメイド加工技術

焼結金属フィルターエレメント

焼結型ステンレス製フィルターは SUS304・SUS316 などのステンレス素材シート、多層複合金網を原料とし、高温真空焼結・圧縮・圧延といった一連の精密プロセスで製作されます。独自製法により高い機械強度と厳格なろ過精度を実現。各種インターフェース継手に対応した堅牢な一体構造で、優れた通液性を発揮するため精密ろ過プロセスに最適な素材です。石油化学・医薬製造・食品飲料製造・排ガス・廃水処理といった多様な産業現場で活用されています。金属フィルター専門メーカーである弊社は各種焼結ろ材を取り扱い、逆洗・繰り返しリサイクルに対応し長寿命を実現します。高温・腐食・高圧といった過酷環境下でも安定した性能を維持可能です。製品の技術詳細や共同開発のご相談については、お気軽にお問い合わせください。

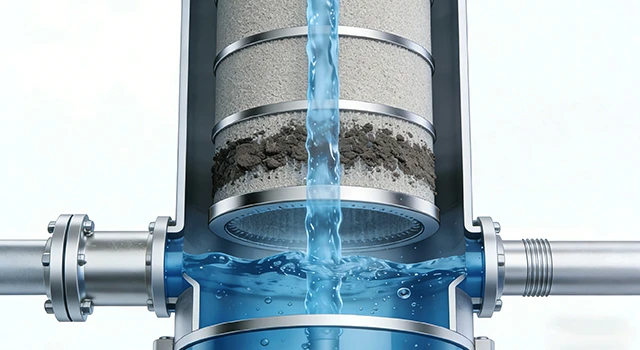

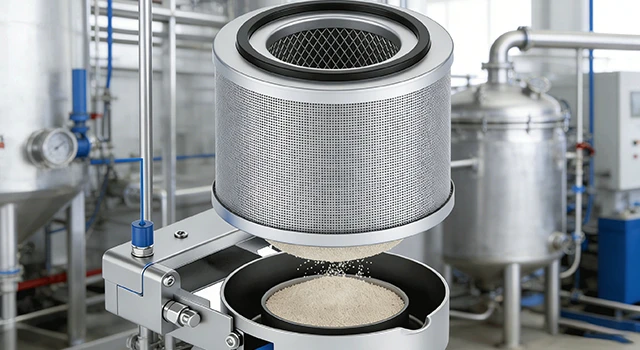

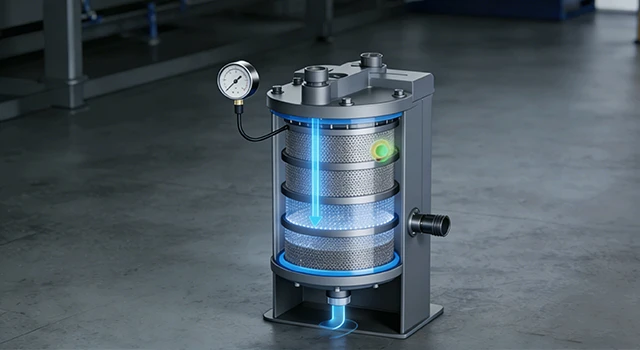

焼結金属メッシュ動作原理

工業ろ過にて流体（液体・気体）を処理する際は、下記の流れでろ過工程が実施されます：

ステップ 1 流体流入

ろ過対象流体は工業フィルター底部より流入し、上方へ流動します。流体中の不純物は焼結金属フィルター外面に捕捉され、徐々にろ過ケーキ層を形成します。

ステップ 2 深層ろ過・吸着分離

流体は焼結金属フィルター内部へ浸透し、高精度な深層ろ過が行われます。微細粒子がフィルター深層構造に効率的に捕捉され、製品の高いダスト保持容量が発揮されます。

ステップ 3 清浄流体流出

多段階のろ過・分級処理を経た清浄流体は排出口より流出します。フィルター内部の差圧が事前設定値に到達すると流体供給が自動停止し、システム内に堆積した残渣が排出されます。

ステップ 4 逆洗工程起動

フィルターの入口・出口バルブが閉鎖されると、逆洗用圧縮ガスの供給バルブが瞬時に開放します。清浄な圧縮ガスが焼結金属フィルター内部から外部へ勢いよく噴出し、付着したダストを除去します。

ステップ 5 ろ過サイクル完了

逆洗工程が終了後、フィルター表面のろ過ケーキは残渣排出口より排出され、制御システムが排出口バルブを閉鎖します。フィルターは洗浄完了状態となり、次のろ過サイクルに備えます。

焼結金属メッシュ構造・タイプ一覧

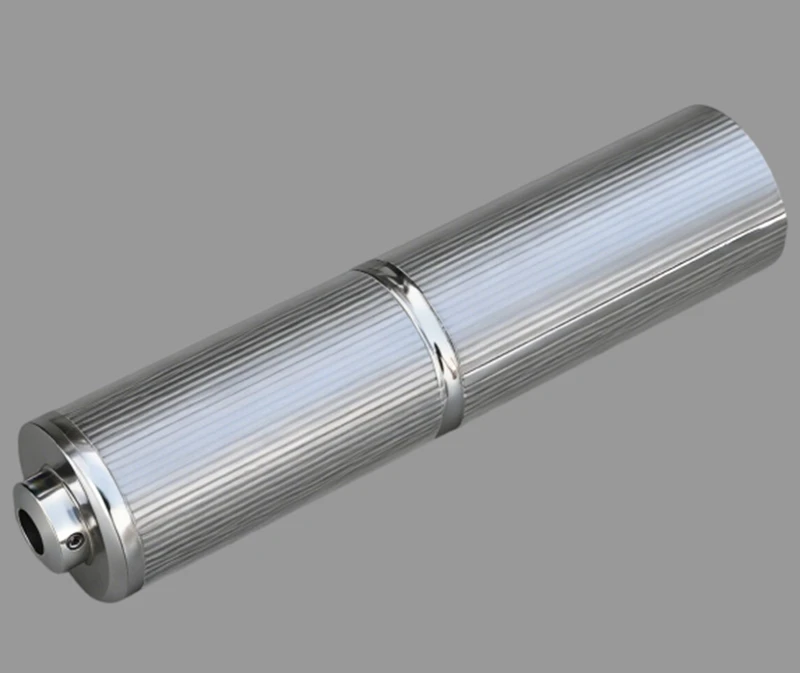

焼結メッシュキャンドルフィルター

最高使用温度：480℃

優れた機械強度

均一な細孔構造により安定したろ過性能を維持

化学プラント・医薬製造・樹脂成型工程に適合

穴あき金属焼結フィルター

ミクロン単位の精密ろ過に対応

均一な細孔分布・安定した内部構造

通気性に優れ、逆洗作業が簡単

化学ろ過・水処理・医薬製造など各種産業現場で活用

焼結金属メッシュ特長・メリット

優れた機械強度

真空焼結・圧延プロセスで製造され、堅牢な構造と高靭性を備えます。過酷な環境下での衝撃にも耐え、安定運転を維持し破損しにくい特長があります。

優れた浸透性

焼結製造条件を精密制御することで高気孔率・均一な細孔を実現。圧力損失を抑えつつ大流量の流体処理に対応、高精度なろ過と安定した内部構造を両立します。

優れた耐食性と化学的適合性

高品質ステンレス素材を採用し、酸・アルカリ・各種腐食性流体に対する耐性に優れます。幅広いプロセスに活用可能で、長期安定運転を保証します。

優れた回生能力

目詰まり時に逆洗処理を実施することでろ過性能が回復、長寿命を実現し下流プロセスのランニングコストを低減できます。

高い環境効果と経済効果

ろ材が純金属一体構造で有機物溶出リスクを遮断します。高温洗浄・薬液洗浄による完全再生が可能なため、衛生基準の厳しい食品・医薬製造業で高い競争力を発揮します。

優れた浄化性能

接着剤を使用せず、加熱・加圧により多層金網を永久接合。形状が安定し通気性に優れ、各種ろ過・浄化プロセスに最適な素材です。

焼結金属メッシュパッケージ仕様

プラスチック保護フィルム

ダンボール箱

ダンボール仕切り緩衝材

ベニヤケース

技術仕様

広通焼結金属メッシュエレメント仕様一覧
材質	ステンレス (304,304L,316,316L,904L,etc.)銅，ニッケル，etc.
最高使用温度	600℃; FeCrAl：1000℃。
ろ過精度	1～300μm
線径	14～800mm
長さ	35～1500mm
開口率	約 85%
許容最大差圧	6.9MPa
継手種類	標準継手：215、222、226 etc. ネジ式継手：M20、M30、M32、M42 etc. フラット・DOE タイプ
焼結式ろ過エレメント用シール材	ニトリルゴム（NBR）、EPDM（エチレンプロピレンジエンゴム）、シリコーンゴム、PTFE（ポリテトラフルオロエチレン）、フッ素ゴム（FKM）、その他ガスシール用素材各種
焼結金属メッシュエレメントは全てオーダーメイド製品となります。お客様のご要望に応じたろ過器設計図の作成に対応可能です。特注製作に関するご相談は、お気軽にお問い合わせください。

焼結金属メッシュ製造加工工程

切断加工

溶接加工

金型成型

バブルポイント試験

詳細はこちら >

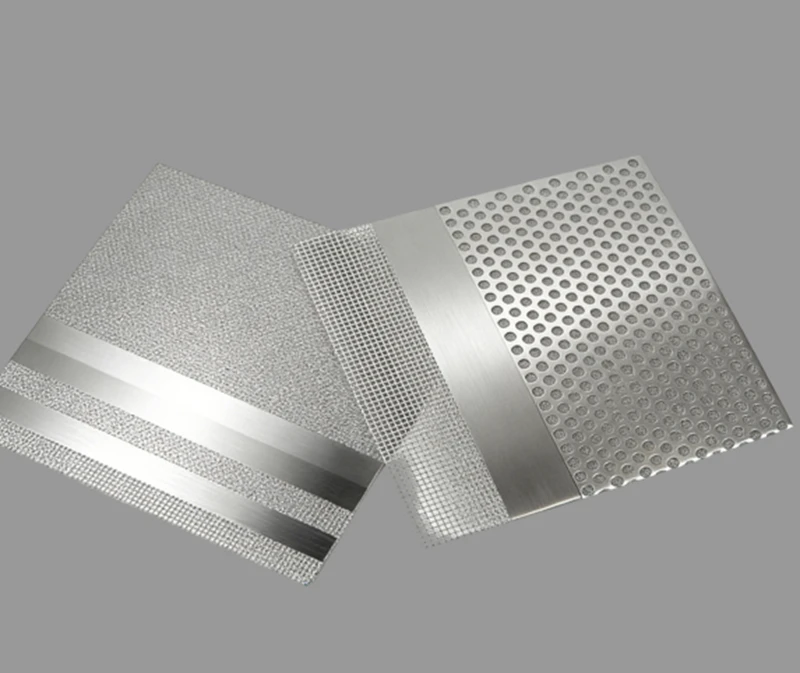

焼結金属メッシュ各種ろ材

焼結金属メッシュ特注製作フロー

一連の工程をループ化し、双方のコミュニケーションコストを削減します。ワンストップ総合サービスフロー

お問い合わせ受付

図面仕様確認

お見積りご提示

サンプル試作

実機組込確認

量産開始

製品出荷

アフターサポート

焼結金属メッシュ品質管理体制

原材料管理

金属素材の化学組成・物理特性検査を実施し、規格適合した素材のみ製造ラインへ投入します。

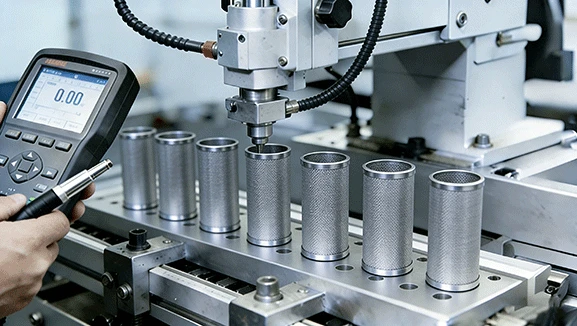

工程内検査

全ての金型・製造機器は事前調整を行い、最小公差を維持し、受注仕様・業界規格に適合させます。また製造中は抜き取り検査を随時実施します。

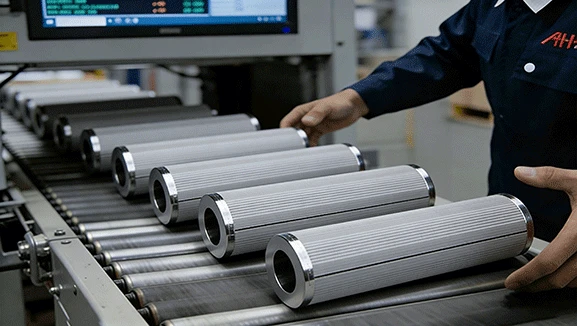

完成品性能検査

全ての金属フィルターは倉庫入庫・梱包前に総合性能試験を実施します。ご要望に応じバブルポイント試験を実施し、溶接部・溶接ラインの気密性を確認。試験合格製品は専用エリアに保管し、梱包・出荷を待ちます。

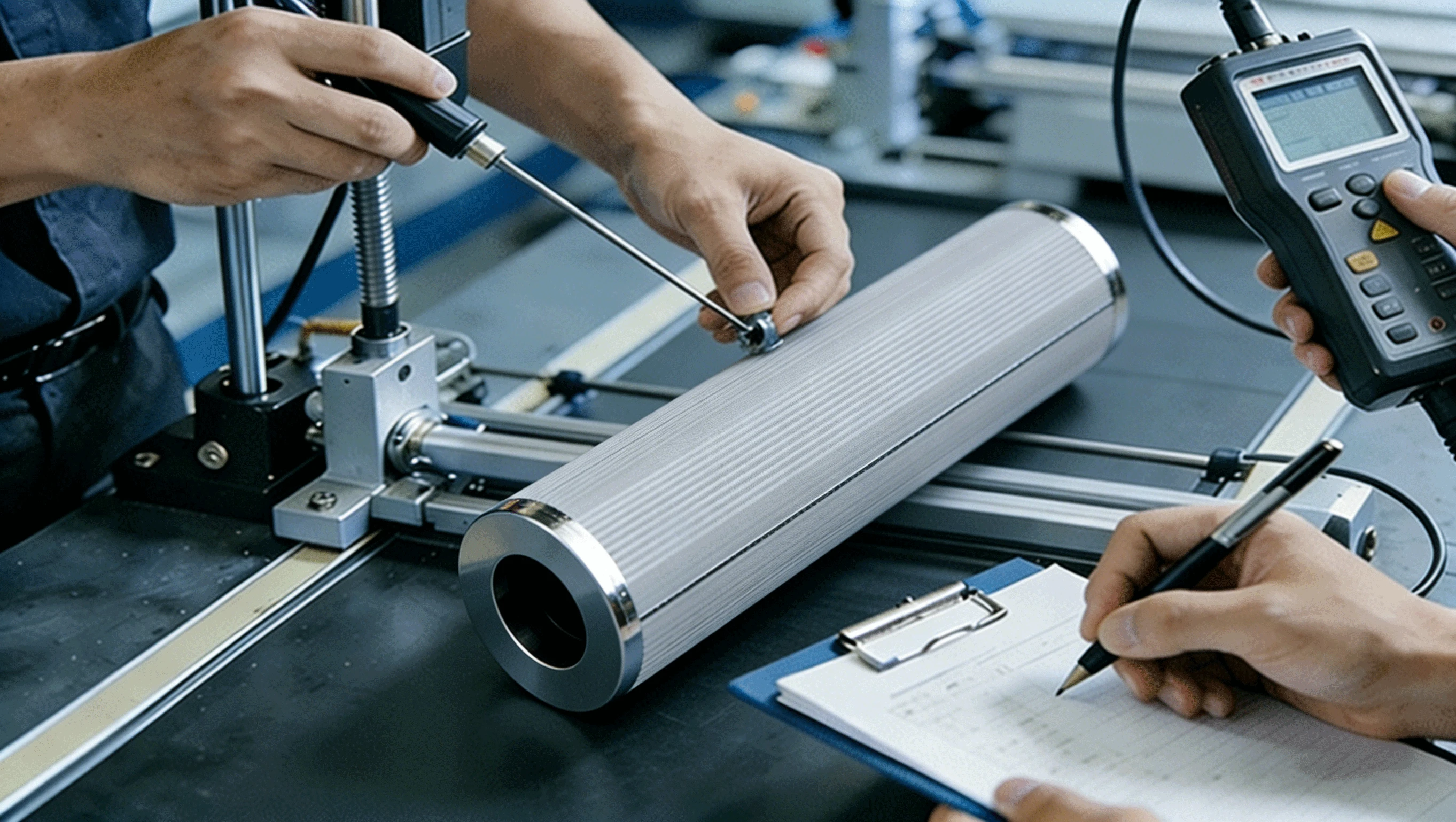

トレーサビリティ文書管理

弊社広通の金属ろ過エレメントは素材入荷時から固有管理コードで全工程を記録・追跡し、各工程のデータを保管して完全なトレーサビリティと受注情報の透明性を確保します。これによりろ過システムの停止時間を抑え、品質トラブルを事前に防止します。

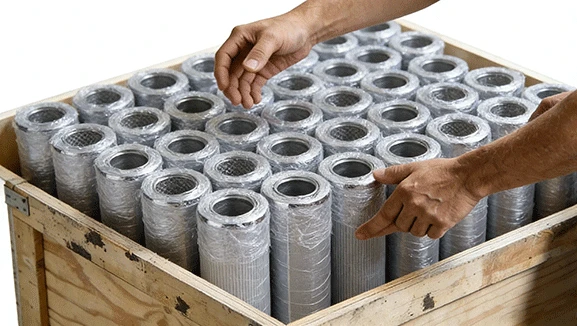

梱包仕様

多段階の検査を経た製品は、防錆プラスチックフィルムで被覆後、ベニヤケースに収納し、輸送中の製品損傷を防止します。

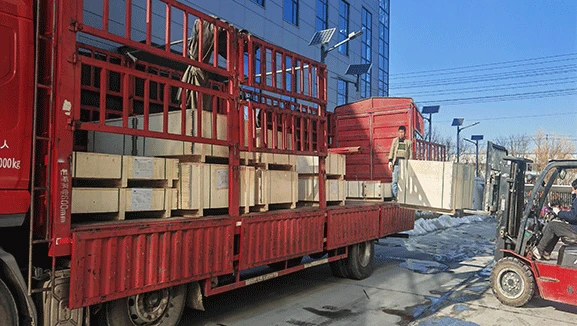

出荷サポート

信頼性の高い物流代理店と提携し、各ロットの貨物物流状況を随時管理、納品状況をリアルタイムで追跡します。金属ろ過製品を安全かつスムーズに納品することを長期的な経営方針としています。

詳細はこちら >

焼結金属メッシュ取得国際認証一覧

広通は各種権威ある国際規格認証を全て取得しております。

ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。

厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。

詳細はこちら >
