ステンレスディスクフィルター
製品カテゴリ
リーフディスクフィルターは独自開発の技術を採用し、高いろ過処理能力を発揮します。洗浄や交換作業が簡単でメンテナンス負担が少なく、多種類の液体ろ過用途に最適な製品です。
シェア:
製品について
製品仕様
オーダーメイド加工技術

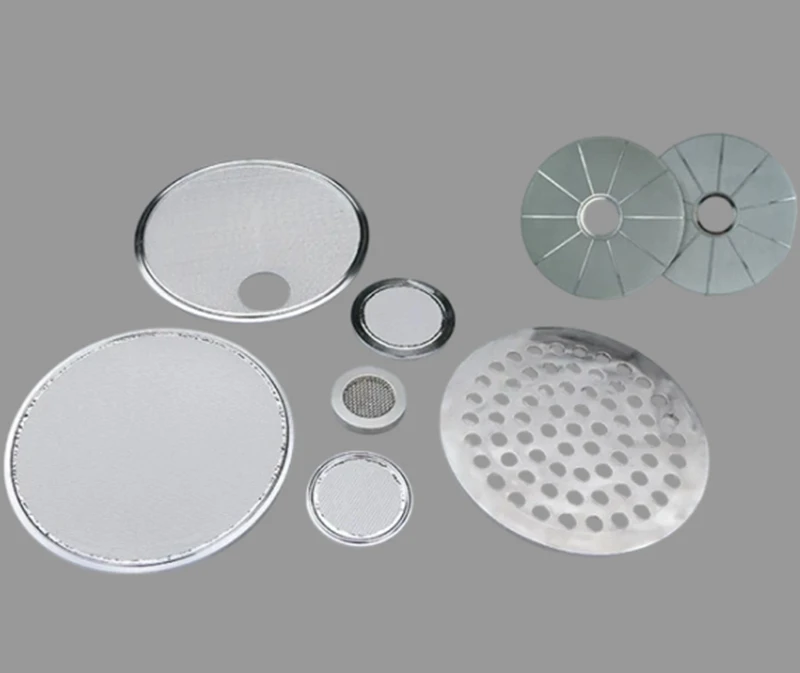

リーフディスクフィルター 概要
リーフディスクフィルターはポリマーメルトフィルターとも呼ばれ、焼結ステンレス金網積層板または焼結金属フェルトをろ材として製造されます。高温・高粘度・腐食性のポリマー溶融樹脂向けに開発された精密ろ過エレメントです。 ろ過面積が広く、堅牢で耐久性に優れ長寿命なため、高分子分野のろ過プロセスに適しています。 当社はリーフディスクフィルター専門メーカーとして、取引先のろ過システムに合わせたオーダーメイドソリューションをご提案可能です。素材入荷から実機運用まで全工程において個別の技術仕様・性能要求を満たし、現場の運用効率向上とランニングコスト削減を実現します。 製品の技術詳細や業務提携について詳しく知りたい場合は、いつでもお問い合わせください。

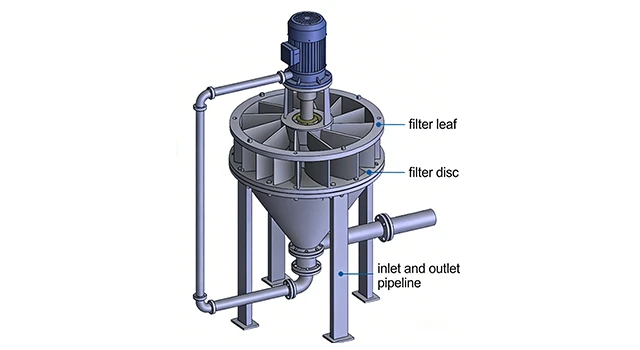

リーフディスクフィルター 動作原理
複数のリーフ型ろ過エレメントを水平型フィルターハウジング内に組み込みます。異物を含む流体は流入口から流入し、上部と下部の両方から各エレメントへ同時に流れます。流体中のゲル状異物はエレメント表面で捕捉され、清浄化した流体は各エレメント中心の穴を通じて中心集合管に集まり、最終的に装置の排出口から排出されます。
リーフディスクフィルター ろ材一覧
焼結ファイバーフェルト:
ろ過性能に優れ、通気・通液性が良好で、精密ろ過に適します。
多層焼結金網布:
強度が高くろ過精度に優れ、高圧環境での使用に適します。
焼結織金網:
柔軟性に優れ、複雑な形状の工業用フィルターに適用可能です。

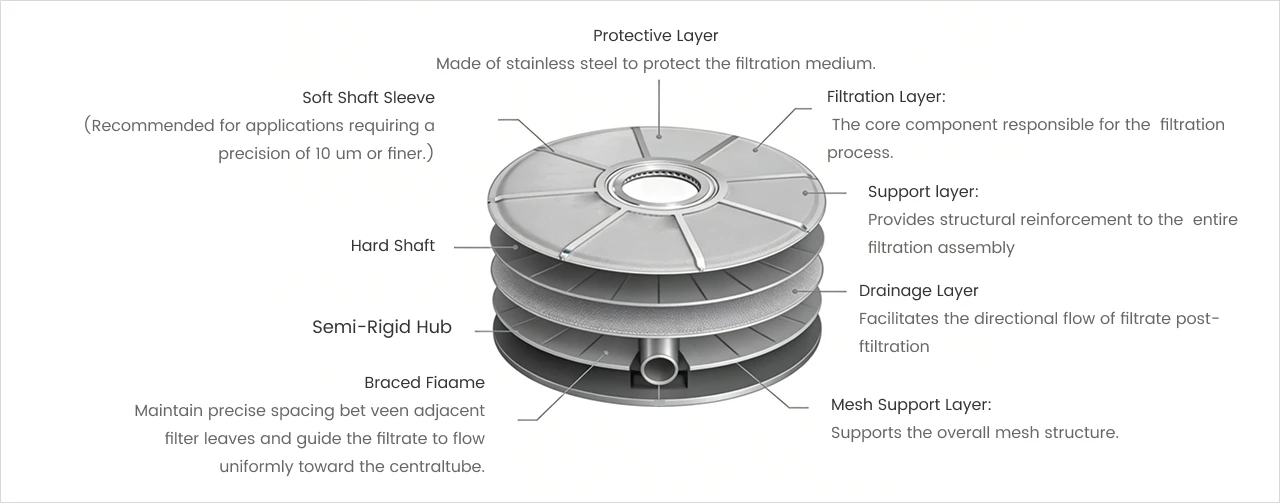

リーフディスクフィルター 構造
リーフディスクフィルター 特長・メリット
01
ろ過面積が大きい
高密度に積層配置する設計のため、単位体積あたりのろ過面積を大きく確保。ポリマーの熱劣化リスクを低減できます。
02
高いろ過性能
孔径が均一でサブミクロン領域まで精密ろ過可能。高いろ過回収率を実現するほか、ろ過ケーキによる補助ろ過でさらなる高精度化が図れます。
03
耐高温・耐薬品性
高品質ステンレスを素材に採用し、高温、腐食液、酸・アルカリに耐性を持ちます。過酷な運転環境下でも安定したろ過を持続し、ろ材の破れによる流体リークを防止します。
04
優れた機械的強度
ステンレス素材により剛性が高く丈夫。耐衝撃性に優れ、高圧負荷に耐え、変形・破損が発生しにくい構造です。
リーフディスクフィルター梱包仕様
プラスチックフィルム
ダンボール箱
ダンボール仕切り板
合板ケース
技術仕様
| 広通リーフディスクフィルター仕様 | |
| 材質 | ステンレス (304,304L,316,316L,904L,etc.)銅，ニッケル |
| ろ過精度 | 3～200μm |
| 線径 | 10～3000mm |
| 最小差圧 | 350℃で300バール |
| 開口率 | 70%～85% |
| 最大連続 | 400℃まで |
| リーフディスクフィルターは規格外の受注製作品となります。ご要望の仕様に合わせた設計図の作成に対応しております。カスタマイズのご相談はお気軽にお問い合わせください。 | |
リーフディスクフィルター 加工工法
ステンレスプリーツフィルター特注製作フロー
一連の工程をループ化し、双方のコミュニケーションコストを削減します。 ワンストップ総合サービスフロー:
お問い合わせ受付
図面仕様確認
お見積りご提示
サンプル試作
実機組込確認
量産開始
製品出荷
アフターサポート
ステンレスプリーツフィルター 品質管理体制
原材料管理
金属素材の化学組成・物理特性検査を実施し、規格適合した素材のみ製造ラインへ投入します。
工程内検査
全ての金型・製造機器は事前調整を行い、最小公差を維持し、受注仕様・業界規格に適合させます。また製造中は抜き取り検査を随時実施します。

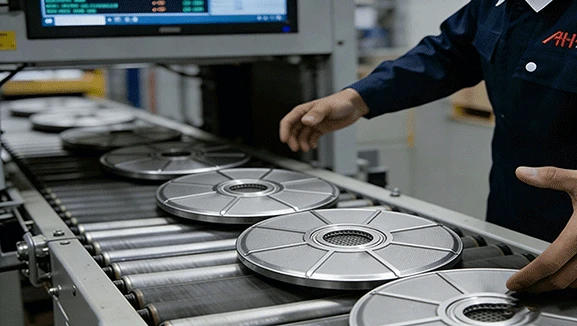

完成品性能検査
全ての金属フィルターは倉庫入庫・梱包前に総合性能試験を実施します。ご要望に応じバブルポイント試験を実施し、溶接部・溶接ラインの気密性を確認。試験合格製品は専用エリアに保管し、梱包・出荷を待ちます。

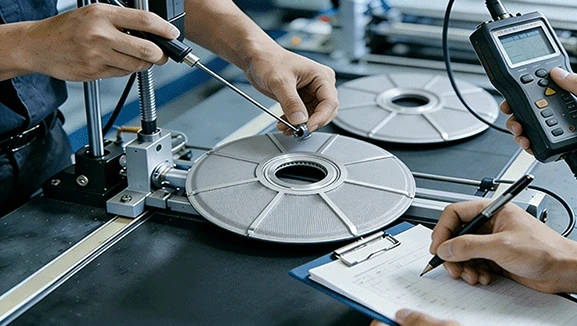

トレーサビリティ文書管理
広通の金属ろ過エレメントは素材入荷時から固有管理コードで全工程を記録・追跡し、各工程のデータを保管して完全なトレーサビリティと受注情報の透明性を確保します。これによりろ過システムの停止時間を抑え、品質トラブルを事前に防止します。

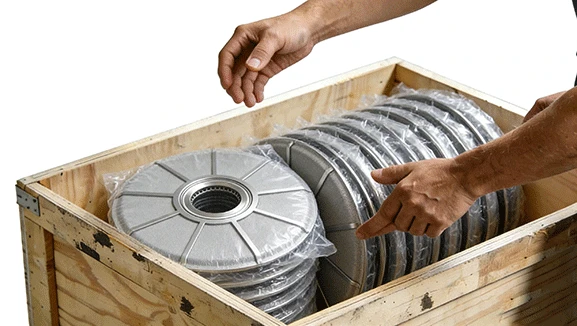

梱包仕様
多段階の検査を経た製品は、防錆プラスチックフィルムで被覆後、ベニヤケースに収納し、輸送中の製品損傷を防止します。
出荷サポート
信頼性の高い物流代理店と提携し、各ロットの貨物物流状況を随時管理、納品状況をリアルタイムで追跡します。金属ろ過製品を安全かつスムーズに納品することを長期的な経営方針としています。
ステンレスプリーツフィルター取得認証
広通は各種権威ある国際規格認証を全て取得しております。
ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。
厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
お客様の声
アレクサンドラ
米国市場
当社の飲料工場には食品の安全性に対する厳しい要件があり、Guangtong 社の濾過装置用にステンレス鋼のプリーツ フィルター エレメントをカスタマイズしました。これは当社の期待を完全に上回りました。広東省の研究開発チームと綿密なコミュニケーションをとり、図面上の詳細（寸法、材質、濾過精度などを含む）を確認しました。このステンレス鋼プリーツフィルターエレメントは当社の要件を完全に満たしています。表面は鏡面研磨（粗さ0.4ミクロン）されており、取り付けにも問題ありません。使用中に、本来の風味を保ちながら、ジュースから不純物を効果的に除去できます。 3l6Lステンレス素材の採用により、繰り返しの高温滅菌にも耐え、安定したろ過精度を維持できるろ過効率99.6%を実現し、生産効率を大幅に向上させ、FDA検査も合格することができました。迅速な対応メカニズム、専門的な研究開発チーム、厳格な品質管理により、その後のコラボレーションが促進され、長期的なパートナーになることができました。
オリバー・フックス
欧州市場
化学企業として、私たちは今年広東省と連絡を取り、金属焼結フィルター要素について問い合わせました。 Guangtong は完全な ISO 証明書を提供し、フィルター媒体の図面に基づいて摂氏 200 度までの高温耐性を持つ焼結フィルターをカスタマイズしました。この焼結フィルターは 6 か月間使用されていますが、漏れはありません。以前の焼結フィルターのサプライヤーと比較して、メンテナンスコストが 40% 削減されました。当社のようなカスタマイズのニーズがある企業には、これを強くお勧めします。
アフリ o.
東南アジア市場
Guangtong は、インドネシアの自治体水処理プロジェクトのために、大容量のステンレススチールメッシュフィルターを特別に設計しました。このステンレス鋼フィルターは大きな濾過面積と最大 500L/h の処理能力を備えており、濾過効率と精度に関する当社の要件を完全に満たしています。変形や詰まりの問題もなく、1年間安定して動作しており、メンテナンスコストも低いです。私たちは、Guangtong のプロフェッショナルなカスタマイズ能力とアフターメンテナンス作業を高く評価しており、今後の協力を楽しみにしています。
南アフリカ
ヨーロッパ
東南アジア
韓国
日本
オーストラリア
ニュージーランド
カナダ
アメリカ
南アメリカ
