綾織金網では各経糸が 2 本の緯糸の上と下を交互に通り、隣接する緯糸と互いにずれて編み込まれます。経糸・緯糸の線径が同一で網目が細かく均一、平行な斜め模様が特徴です。 高性能織機により生産され耐荷重性に優れ、気体・液体・固形分の分離ろ過に用いる金属ろ布として汎用されています。 製品詳細に関しましては、いつでもお問い合わせをお待ちしております。専門的な製品提案と技術サポートをご提供いたします。
平織四角金網
製品カテゴリ
綾織金網は高性能織機で製造される金属織金網で、機械強度・耐荷重性に優れ、幅広い分野で活用されます。
シェア:
製品について
製品仕様
オーダーメイド加工技術

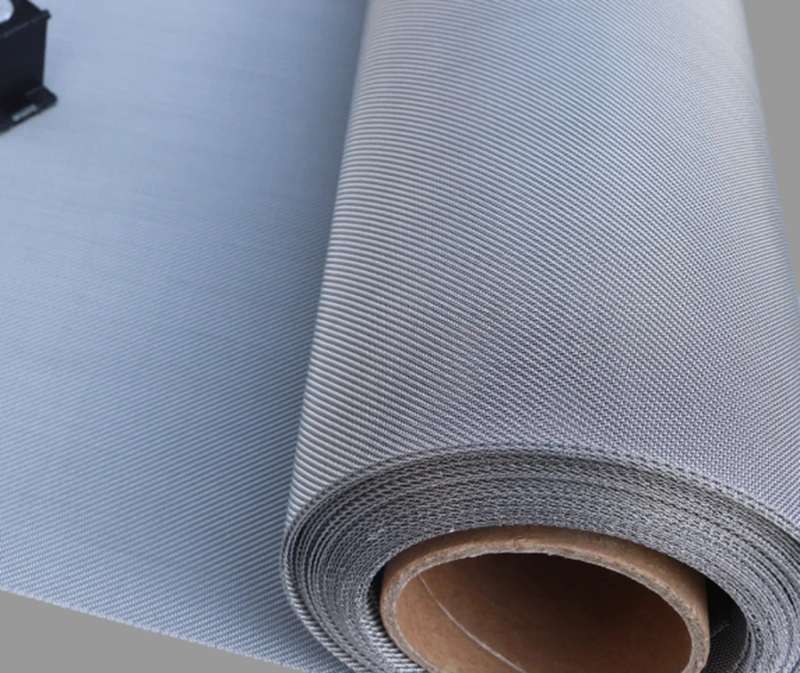

綾織金網 概要
綾織金網では各経糸が 2 本の緯糸の上と下を交互に通り、隣接する緯糸と互いにずれて編み込まれます。経糸・緯糸の線径が同一で網目が細かく均一、平行な斜め模様が特徴です。 高性能織機により生産され耐荷重性に優れ、気体・液体・固形分の分離ろ過に用いる金属ろ布として汎用されています。 製品詳細に関しましては、いつでもお問い合わせをお待ちしております。専門的な製品提案と技術サポートをご提供いたします。
綾織金網 使用素材一覧
お客様のご要望に応じ、各種金属素材の特注製作サービスをご提供可能です。
綾織金網 特長・メリット
01
強度が高い
太めの線材での編み立てに対応し、耐衝撃・耐差圧性に優れ変形・破損しにくい。高圧環境や逆洗浄工程に最適です。
02
ろ過精度が安定、グレードが豊富
メッシュ番手の選択幅が広く高番手にも対応、精度が安定しており中高精度ろ過の定番素材です。
03
大流量・低抵抗
細孔が均一で流体抵抗が小さく通液性に優れ差圧が低いため、高いろ過処理効率を実現します。
04
二次加工適性に優れる
網面が平滑で弾性が良好、各種加工工法に対応可能。各種二次加工金属フィルターと相性抜群です。
綾織金網 梱包仕様
紙管巻き
防水紙
ビニールフィルム
合板ケース
パレット
技術仕様
| 広通 綾織金網 仕様 | |||
| メッシュ /インチ | 目開き | 開口率 | |
| mm | mm | % | |
| 150×150 | 0.07 | 0.0993 | 34.4 |
| 165×165 | 0.058 | 0.0959 | 38.83 |
| 180×180 | 0.058 | 0.0831 | 34.69 |
| 200×200 | 0.058 | 0.069 | 29.52 |
| 225×225 | 0.05 | 0.069 | 33.62 |
| 235×235 | 0.045 | 0.0631 | 34.07 |
| 250×250 | 0.04 | 0.0616 | 36.76 |
| 270×270 | 0.04 | 0.0541 | 33.05 |
| 280×280 | 0.04 | 0.0507 | 31.25 |
| 300×300 | 0.035 | 0.0497 | 34.43 |
| 300×300 | 0.038 | 0.0467 | 30.4 |
| 300×300 | 0.04 | 0.0447 | 27.85 |
| 315×315 | 0.035 | 0.0456 | 32.01 |
| 325×325 | 0.035 | 0.0432 | 30.52 |
| 350×350 | 0.035 | 0.0376 | 26.82 |
| 350×350 | 0.03 | 0.0426 | 34.43 |
| 363×363 | 0.03 | 0.04 | 32.65 |
| 385×385 | 0.03 | 0.0377 | 31.01 |
| 400×400 | 0.025 | 0.0385 | 36.76 |
| 400×400 | 0.028 | 0.0355 | 31.25 |
| 400×400 | 0.03 | 0.0335 | 27.83 |
| 420×420 | 0.03 | 0.0302 | 25.17 |
| 450×450 | 0.025 | 0.0314 | 31 |
| 500×500 | 0.025 | 0.0258 | 25.79 |
| 510×510 | 0.025 | 0.0248 | 24.8 |
| 530×530 | 0.024 | 0.0239 | 24.9 |
| 635×635 | 0.018 | 0.022 | 30.25 |
| 635×635 | 0.02 | 0.02 | 25 |
| 800×800 | 0.016 | 0.0164 | 25.62 |
綾織金網 加工工法
綾織金網 二次加工製品
図面またはサンプルに基づき、規格外寸法、特殊形状、複合構造の金網ろ過ユニットを製作可能です。
綾織金網の品質管理システム
素材入荷検査
分光分析装置による検査を実施し、ステンレス線が規格基準に適合することを保証。
製造工程検査
精密ノギス、工具顕微鏡、NC 機器などの測定器具を用い、目開き、線径、開口率および質量について厳格な検査を実施いたします。
織り品質検査
網面が平滑、断線・糸浮きなし、織り模様が均一であるか確認。
出荷最終検査
全ロット出荷前に外観・寸法を再確認し、顧客仕様と 100% 一致する品質を確保。
梱包
輸送中の製品損傷を防ぐため、紙管、防水紙、プラスチックフィルム、合板ケースおよびパレットにて梱包いたします。
出荷
信頼できる貨物代理店と提携し、各ロットの物流情報を綿密に管理し、荷物の到着状況をリアルタイムで追跡いたします。各ロットの金網製品が安全かつ効率的にお客様に届くよう確保することは、弊社が長年堅持している方針です。
綾織金網 取得認証
広通は各種権威ある国際規格認証を全て取得しております。
ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。
厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
