平織り金網

平織金網は最も普及し広く使用されている角開き金網で、均一な開口分布と優れた通気性を特徴としており、精密製品の濾材としてよく使用されています。

inquire_now >> Next_Product >>

製品詳細

技術仕様

カスタマイズされた職人技

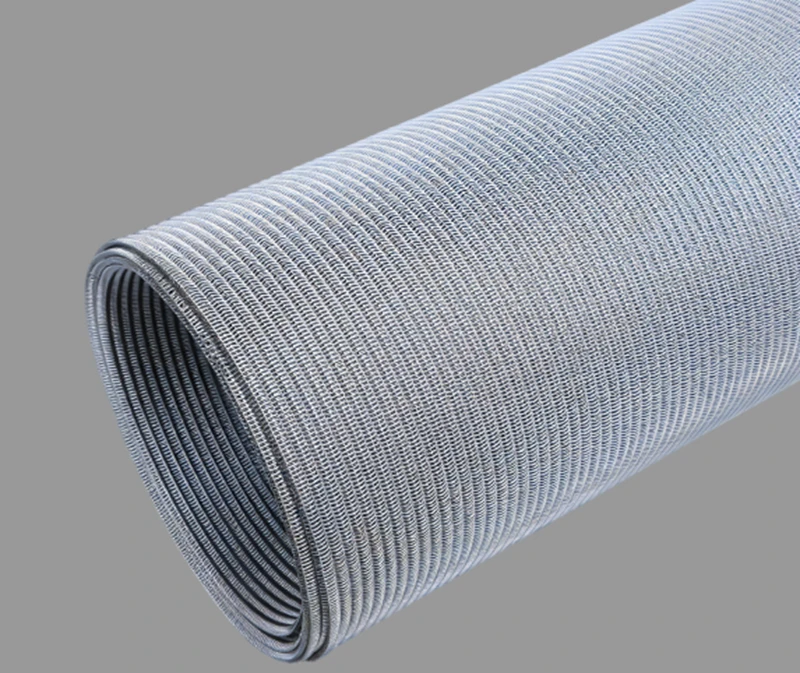

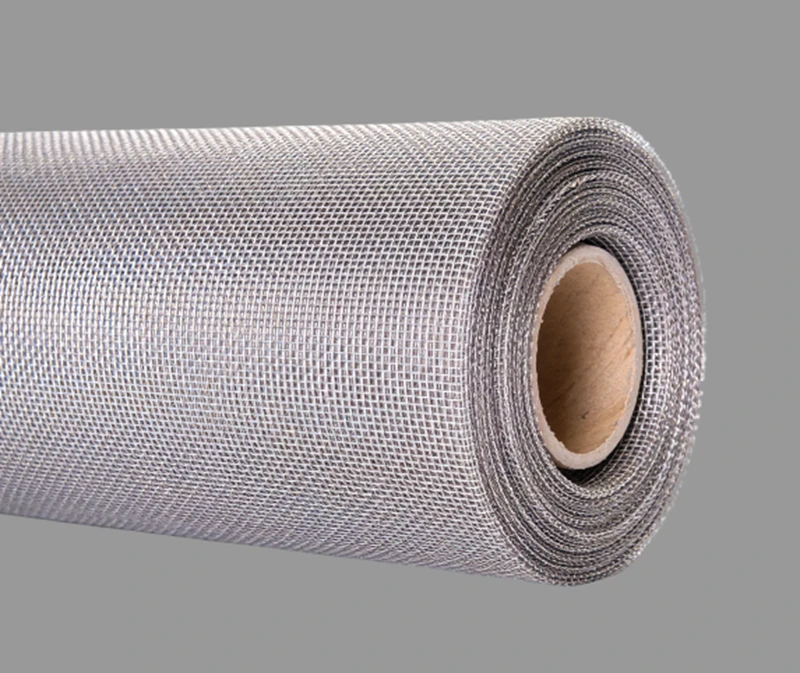

平織り金網

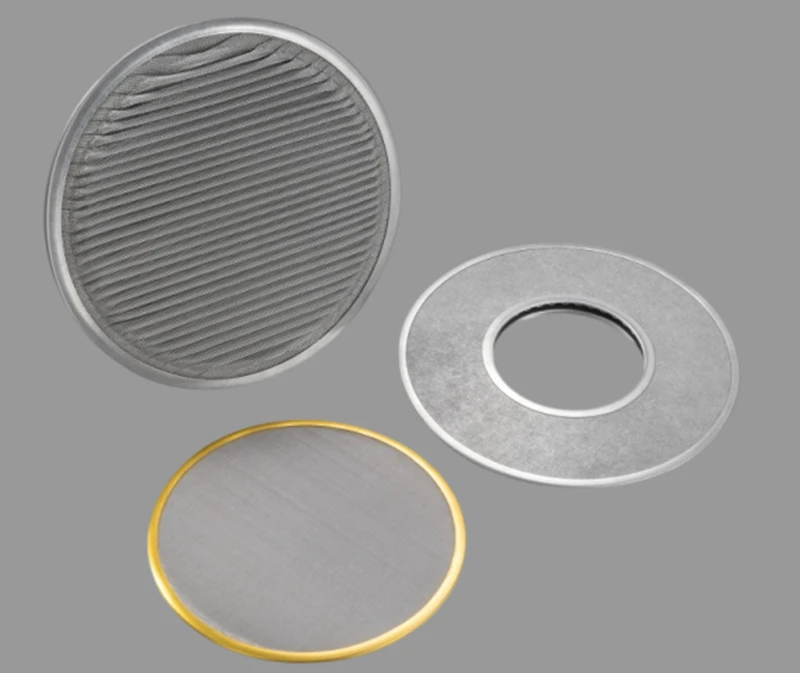

平織りワイヤメッシュは、最も普及しており、広く使用されているタイプの四角い開口部の織ワイヤメッシュです。 Guangtong が製造する製品は、縦糸と横糸を織り交ぜた構造を採用しており、各縦糸が横糸の上と下を一定の 90 度の角度で交互に通過します。この構造により、均一な線径と規則的に配置された正確に形成された開口部が保証されます。平織りメッシュは、均質な穿孔、優れた通気性、構造安定性を特徴としており、スクリーニングメッシュ、金属フィルターエレメント、金属フィルターディスクなどの精製製品の製造におけるフィルター媒体として広く使用されています。製品の詳細については、専門的な製品の推奨事項や技術サポートをご希望の場合、お気軽にお問い合わせください。

平織り金網材料

お客様のご要望に応じて各種金属材料のカスタマイズを承ります。

軟鋼ワイヤーメッシュ

ニッケル金網

モネルワイヤーメッシュ

エポキシコーティングされたワイヤーメッシュ

真鍮ワイヤーメッシュ

ステンレス鋼金網

平織金網の特徴と利点

優れた通気性

高い寸法精度と均一性を備え、正確に位置合わせされた正方形の開口部を備えたこの織金網は、優れた流動特性と濾過効率を実現し、工業用精密濾過用途で固体粒子状物質を効果的に捕捉できます。

加工のしやすさ

平織り構造により、製造プロセスに理想的な滑らかで平らな表面が確保され、金属フィルターエレメントやスクリーンプレートの製造が容易になり、幅広い産業用途をカバーします。

構造の堅牢性

独特の平織りパターンにより機械的強度が向上し、厳しい操作条件下でも優れた引張抵抗、構造安定性、耐久性を実現します。

多様な金属材料オプション

ステンレス鋼、モネル、真鍮、ニッケルなどのカスタマイズ可能な材料選択により、さまざまな産業環境にわたる特定の要件を満たすカスタマイズされたソリューションが可能になります。

平織り金網包装

内紙管

耐水紙

プラスチックフィルム

合板箱

パレット

技術仕様

広通平織金網の仕様
メッシュ数	線径		開口部の幅		オープンエリア
リニアインチ	インチ	mm	インチ	mm	パーセント
1×1	0.157	4	84	21.4	71
4×4	0.063	1.6	187	4.75	56
8×8	0.043	1.1	8	2	42
10×10	0.039	1	6	1.54	36
12×12	0.023	584	60	1.52	51.8
14×14	0.023	584	48	1.22	45.2
16×16	0.018	457	445	1.13	50.7
18×18	0.017	432	386	98	48.3
20×20	0.016	406	340	86	46.2
24×24	0.014	356	277	70	44.2
30×30	0.012	305	213	54	40.8
35×35	0.011	279	176	45	37.9
40×40	0.01	254	150	38	36
50×50	0.008	203	120	31	36
60×60	0.0075	0.191	0.0092	0.23	30.5
70×70	0.0065	0.165	0.0078	20	29.8
80×80	0.0055	0.14	0.007	0.16	31.4
100×100	0.0045	0.114	0.0055	0.14	30.3
120×120	0.0037	0.094	0.0048	11.55	30.7
150×150	0.0026	0.066	0.0041	0.1041	37.4
180×180	0.0023	0.0584	0.0033	0.0838	34.7
200×200	0.0021	0.0533	0.0029	0.0737	33.6
250×250	0.0016	0.0406	0.0024	0.061	36
300×300	0.0015	0.0381	0.0018	0.0457	29.7
325×325	0.0014	0.0356	0.0017	0.0432	30
400×400	0.001	0.0254	0.0015	0.037	36
500×500	0.001	0.0254	0.001	0.0254	25
635×635	0.008	0.0203	0.0008	0.0203	25

平織金網加工技術

スロッティング

レーザー切断

スタンピング

バインディング/フレーミング

形にする

溶接

焼結

プリーツ

成形

カスタムデザイン

learn_more >

平織金網深加工品

お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。

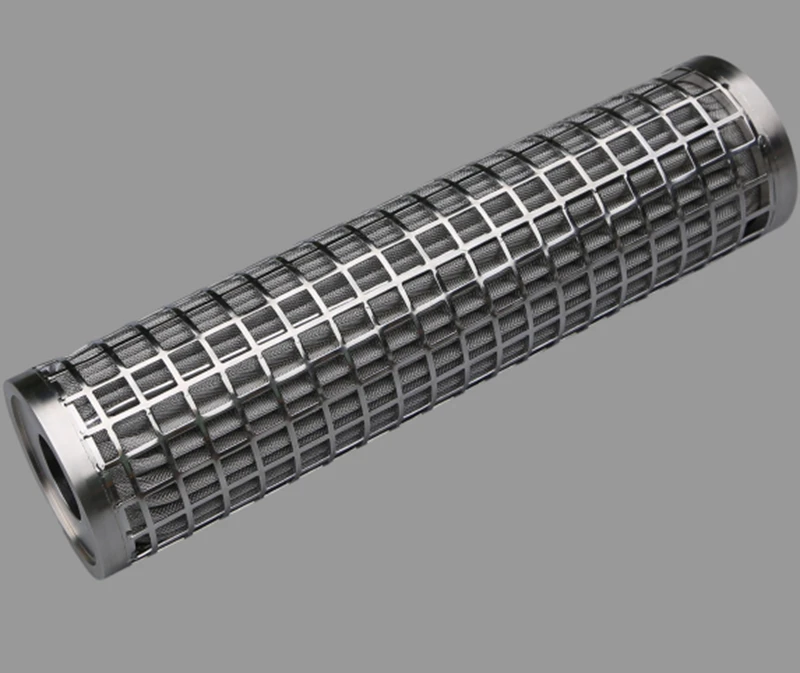

ステンレススチールプリーツフィルターカートリッジ

平織金網の品質管理システム

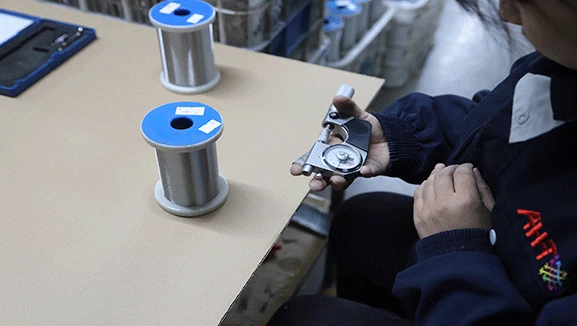

原材料管理

ステンレス鋼ワイヤが要件を満たしていることを確認するため、入場時に分光器検査を行います。

生産工程検査

精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口率、重量などを厳密に検査します。

製織品質検査

メッシュの表面が平らで、糸の切れや緩みがなく、織り方が均一であることを確認してください。

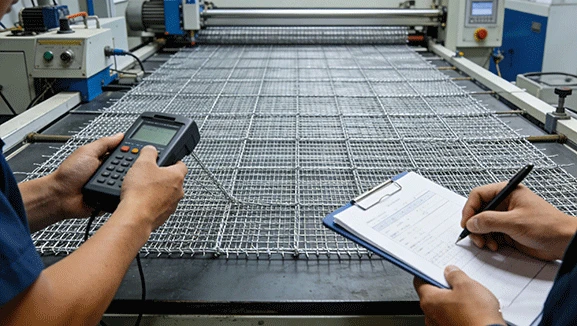

最終検査

製品の各バッチが工場から出荷される前に、外観と寸法の最終レビューが行われ、顧客の要件と 100% 一致していることが確認されます。

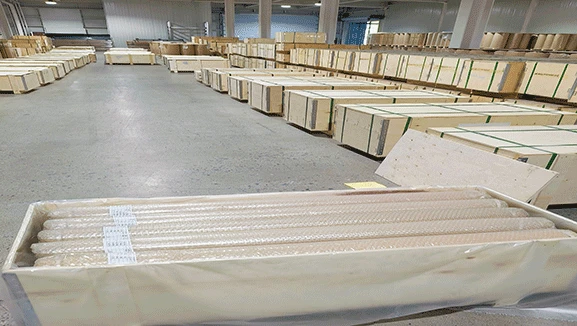

包装

輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤ箱、パレットなどを使用させていただきます。

出荷

信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。

learn_more >

平織り金網証明書

Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。

learn_more >

よくある質問

あなたの質問、答えられるようお手伝いさせてください

learn_more >

成功事例

お客様のニーズに合わせてカスタマイズし、ろ過要件に対応するワンストップソリューションを提供します

learn_more >

お問い合わせ

24時間1対1の専用サービス

learn_more >

お客様の声

アレクサンドラ

米国市場

当社の飲料工場には食品の安全性に対する厳しい要件があり、Guangtong 社の濾過装置用にステンレス鋼のプリーツフィルターエレメントをカスタマイズしました。これは当社の期待を完全に上回りました。広東省の研究開発チームと綿密なコミュニケーションをとり、図面上の詳細（寸法、材質、濾過精度などを含む）を確認しました。このステンレス鋼プリーツフィルターエレメントは当社の要件を完全に満たしています。表面は鏡面研磨（粗さ0.4ミクロン）されており、取り付けにも問題ありません。使用中に、本来の風味を保ちながら、ジュースから不純物を効果的に除去できます。 3l6Lステンレス素材の採用により、繰り返しの高温滅菌にも耐え、安定したろ過精度を維持できるろ過効率99.6%を実現し、生産効率を大幅に向上させ、FDA検査も合格することができました。迅速な対応メカニズム、専門的な研究開発チーム、厳格な品質管理により、その後のコラボレーションが促進され、長期的なパートナーになることができました。

オリバー・フックス

欧州市場

化学企業として、私たちは今年広東省と連絡を取り、金属焼結フィルター要素について問い合わせました。 Guangtong は完全な ISO 証明書を提供し、フィルター媒体の図面に基づいて摂氏 200 度までの高温耐性を持つ焼結フィルターをカスタマイズしました。この焼結フィルターは 6 か月間使用されていますが、漏れはありません。以前の焼結フィルターのサプライヤーと比較して、メンテナンスコストが 40% 削減されました。当社のようなカスタマイズのニーズがある企業には、これを強くお勧めします。

アフリ o.

東南アジア市場

Guangtong は、インドネシアの自治体水処理プロジェクトのために、大容量のステンレススチールメッシュフィルターを特別に設計しました。このステンレス鋼フィルターは大きな濾過面積と最大 500L/h の処理能力を備えており、濾過効率と精度に関する当社の要件を完全に満たしています。変形や詰まりの問題もなく、1年間安定して動作しており、メンテナンスコストも低いです。私たちは、Guangtong のプロフェッショナルなカスタマイズ能力とアフターメンテナンス作業を高く評価しており、今後の協力を楽しみにしています。
