クリンプ金網は線材に一定間隔で波状クリンプ（凹凸）を成形し、縦横線を互いに嵌め合わせて編み上げる高荷重型金属篩網です。 網目サイズが正確かつ均一で、強度・剛性に優れ緩みが発生しにくい高品質ろ過材です。換気、光拡散、遮光用途に最適な素材で、鉱業分級・安全防護など幅広い分野で活用されています。 製品詳細に関しましては、いつでもお問い合わせをお待ちしております。専門的な製品提案と技術サポートをご提供いたします。
平織四角金網
製品カテゴリ
クリンプ金網は汎用的な金属金網で、「先に波付け加工してから織る」製法が特長です。経線・緯線がクリンプ凹凸により強固に噛み合い、構造が安定し寸法変化しにくい特徴を持ちます。
シェア:
製品について
製品仕様
オーダーメイド加工技術

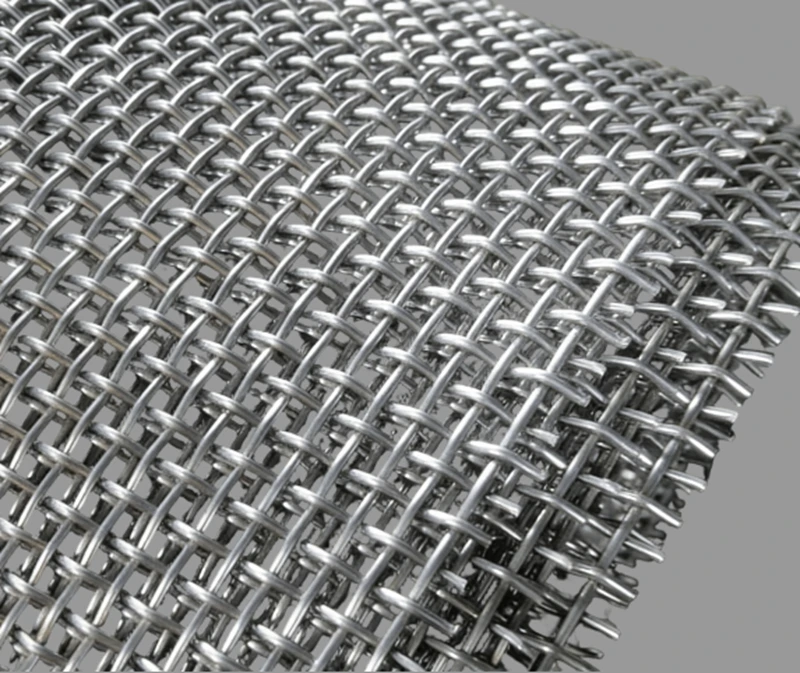

クリンプ金網 概要
クリンプ金網は線材に一定間隔で波状クリンプ（凹凸）を成形し、縦横線を互いに嵌め合わせて編み上げる高荷重型金属篩網です。 網目サイズが正確かつ均一で、強度・剛性に優れ緩みが発生しにくい高品質ろ過材です。換気、光拡散、遮光用途に最適な素材で、鉱業分級・安全防護など幅広い分野で活用されています。 製品詳細に関しましては、いつでもお問い合わせをお待ちしております。専門的な製品提案と技術サポートをご提供いたします。
クリンプ金網 使用素材一覧
お客様のご要望に応じ、各種金属素材の特注製作サービスをご提供可能です。
クリンプ金網 特長・メリット
01
高強度・高剛性
独自のクリンプ織製法により引張強度・耐摩耗性が向上、全体の剛性に優れ変形や断線が起こりにくいです。
02
通気・通液性に優れる
網目が均一で流体流通性が良好、異物の通過効率が高く目詰まりや腐食劣化が抑制されます。
03
滑り止め効果と寸法安定性抜群
線材同士が噛み合って固定され、網目の変形・開きが発生しにくい。凹凸のある表面が摩擦力を高め、設置後のズレを防止します。
04
経済性に優れランニングコスト低減
他の織金網と比較し製造プロセスが確立され素材ロスが少ない。丈夫で耐用年数が長く交換頻度が低いため、メンテナンス費用を削減できます。
クリンプ金網 梱包仕様
紙管巻き
防水紙
ビニールフィルム
合板ケース
パレット
技術仕様
| 広通 クリンプ金網 仕様 | |||||
| 線径:6#-14# | |||||
| 目開き:3/8"-2 1/2" | |||||
| 目開き | 6# | 8# | 10# | 12# | 14# |
| 3/8" | ☑ | ||||
| 1/2" | ☑ | ☑ | |||
| 5/8* | ☑ | ☑ | ☑ | ☑ | |
| 3/4" | ☑ | ☑ | ☑ | ☑ | |
| 1 | ☑ | ☑ | ☑ | ||
| 1 1/4" | ☑ | ☑ | ☑ | ☑ | |
| 1 1/2" | ☑ | ☑ | ☑ | ☑ | |
| 2" | ☑ | ☑ | ☑ | ||
| 2 1/2" | ☑ | ||||
| 最大幅cm | |||||
| 線径 mm | メッシュ | 線径 mm | メッシュ |
| 2.0—1.6 | 3 | 1.0～0.6 | 10 |
| 1.8 —1.2 | 3.5 | 0.8～0.5 | 12 |
| 1.6 —0.7 | 4 | 0.7～0.5 | 14 |
| 1.6 —0.6 | 5 | 0.60～0.4 | 16 |
| 1.5～0.8 | 6 | 0.6～0.4 | 18 |
| 1.2～0.7 | 8 | 0.5～0.35 | 20 |
| 1.5 | 10 | 1.9 | 20 |
| 1.6 | 10 | 2 | 20 |
| 1.5 | 12 | 1.9 | 25 |
| 1.6 | 12 | 2 | 25 |
| 1.5 | 15 | 2.5 | 20 |
| 1.6 | 15 | 2.6 | 20 |
| 1.9 | 10 | 2.5 | 25 |
| 2.0 | 10 | 2.6 | 25 |
| 1.9 | 12 | 2.5 | 30 |
| 2.0 | 12 | 2.6 | 30 |
| 1.9 | 15 | 3 | 25 |
| 2.0 | 15 | 3.2 | 25 |
| 1.9 | 18 | 3 | 30 |
| 2.0 | 18 | 3.2 | 30 |
| 4.0 | 19×9 | 1.2 | 5.5×1.5 |
| 3.5 | 18×8 | 1 | 4.5×1.2 |
| 3.2 | 16×7 | 0.8 | 4.0×1.0 |
| 2.9 | 15×6 | 0.7 | 3.5×0.9 |
| 2.6 | 13.5×5 | 0.7 | 3.3×0.8 |
| 2.3 | 11.5×4 | 0.6 | 3.0×0.7 |
| 2.0 | 10×3.5 | 0.5 | 2.7×0.6 |
| 1.8 | 9×3 | 0.5 | 2.3×0.5 |
| 1.6 | 8×2.5 | 0.4 | 1.9×0.4 |
| 1.4 | 7×2 | 0.3 | 1.5×0.3 |
クリンプ金網 加工工法
クリンプ金網 二次加工製品
図面またはサンプルに基づき、規格外寸法、特殊形状、複合構造の金網ろ過ユニットを製作可能です。
クリンプ金網 品質管理体制
素材入荷検査
分光分析装置による検査を実施し、ステンレス線が規格基準に適合することを保証。
製造工程検査
精密ノギス、工具顕微鏡、NC 機器などの測定器具を用い、目開き、線径、開口率および質量について厳格な検査を実施いたします。
織り品質検査
網面が平滑、断線・糸浮きなし、織り模様が均一であるか確認。
出荷最終検査
全ロット出荷前に外観・寸法を再確認し、顧客仕様と 100% 一致する品質を確保。
梱包
輸送中の製品損傷を防ぐため、紙管、防水紙、プラスチックフィルム、合板ケースおよびパレットにて梱包いたします。
出荷
信頼できる貨物代理店と提携し、各ロットの物流情報を綿密に管理し、荷物の到着状況をリアルタイムで追跡いたします。各ロットの金網製品が安全かつ効率的にお客様に届くよう確保することは、弊社が長年堅持している方針です。
クリンプ金網 取得認証
広通は各種権威ある国際規格認証を全て取得しております。
ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。
厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
