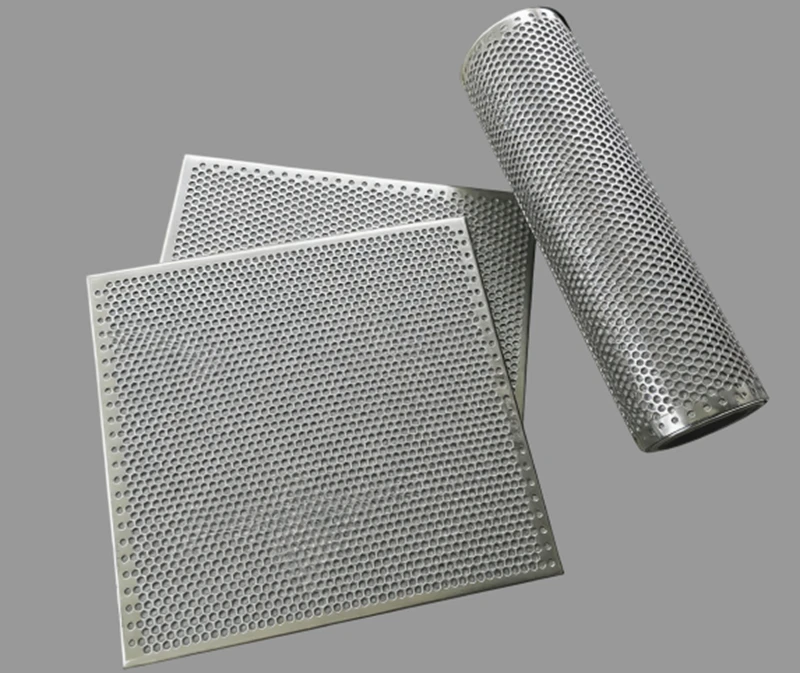

三層焼結メッシュ

Guangtong が製造する 3 層焼結メッシュは、特殊な積層および真空焼結プロセスを通じて 3 層のステンレス鋼ワイヤーメッシュから作られています。高い機械的強度と優れた全体的な剛性を備えているため、さらなる製造や深部加工の用途に適しています。

inquire_now >> Next_Product >>

製品詳細

技術仕様

カスタマイズされた職人技

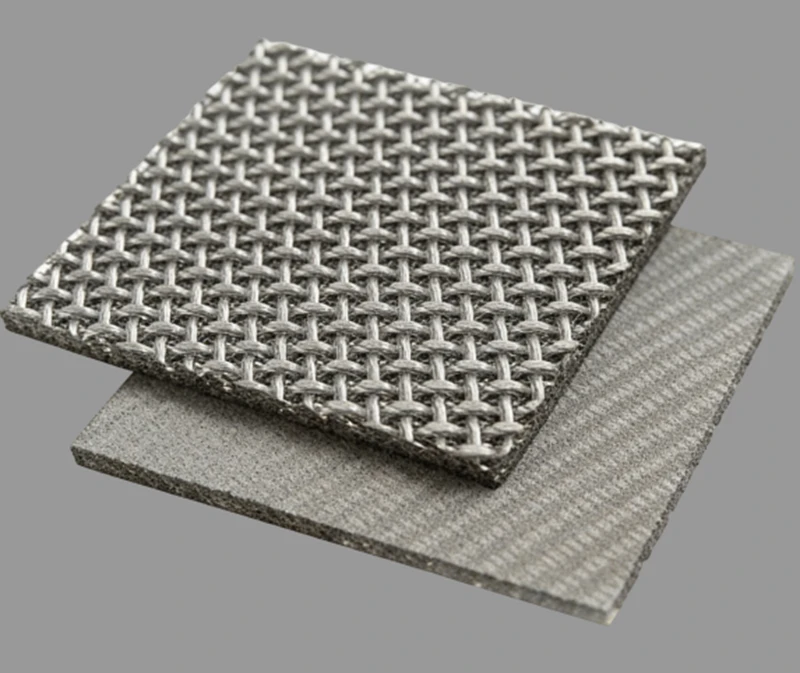

三層焼結メッシュ

三層焼結メッシュは、ステンレス金網を特殊な積層法と真空焼結法により多層に重ね合わせた新しいタイプの濾過材です。高い機械的強度、全体的な剛性、均一な細孔、低い変形傾向、安定した濾過性能、および容易な洗浄の利点を備えています。従来の濾布や単層織金網を効果的に置き換えることができます。 3 層焼結メッシュは、さまざまな濾過装置に適応するために、円形、円筒形、円錐形、波形の金属フィルターコアなどのさまざまな形状に加工されることがよくあります。化学工業、石油、医薬品、食品および飲料、環境保護などの要求の厳しい濾過分野で広く使用されています。三層焼結メッシュについてさらに詳しく知りたい場合は、いつでもお気軽にお問い合わせください。専門的な推奨事項と技術サポートワイヤーメッシュを提供します。

3層焼結メッシュタイプ

角織焼結メッシュ

角織焼結メッシュは、角織金網を焼結、プレス、圧延の工程を経て多層に積層したものです。この材料は約 1100 °C で真空焼結され、層間に強力な拡散結合が形成されます。優れた透過性、低い流動抵抗、および高い流動能力を備えています。平織り焼結メッシュと比較して、綾織り焼結メッシュは一般に優れた強度、安定性の向上、ろ過性能の向上を示し、焼結メッシュフィルターカートリッジに一般的に適しています。

オランダ織り焼結メッシュ

オランダ織焼結メッシュは、オランダ織金網を何層にも重ね、焼結、プレス、圧延などの工程を経て接合して製造されます。均一な細孔分布と安定した透過性を特徴としており、流動床、空気乾燥、冷却システムなどの用途に適しています。

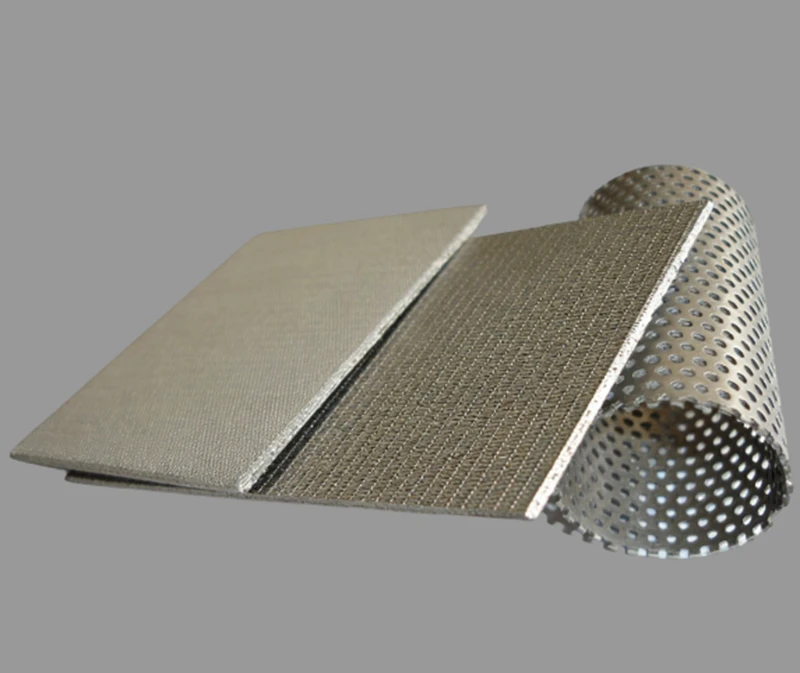

パンチングメタル焼結メッシュ

パンチングメタル焼結メッシュは、金網とステンレス製多孔板を焼結、プレス、圧延などの工程を経て多層に積層したものです。メッシュと穴あき支持層の組み合わせにより、強力で均一な濾過構造が形成されます。鉱業、製薬、穀物加工などの産業で広く使用されています。

三層焼結メッシュ素材

お客様のご要望に応じて各種金属材料のカスタマイズを承ります。

軟鋼ワイヤーメッシュ

ニッケル金網

モネルワイヤーメッシュ

エポキシコーティングされたワイヤーメッシュ

真鍮ワイヤーメッシュ

ステンレス鋼金網

三層焼結メッシュの特徴と利点

安定したろ過性能

独自の三層焼結メッシュ構造により、従来の編み込みワイヤー構造の欠点を解消し、長期間安定した濾過性能を確保します。一貫した信頼性で微粒子や不純物を効果的に捕捉します。

優れた機械的強度と剛性

多層サポートと冶金的結合によって構築された三層焼結メッシュは、高い差圧に耐え、優れた機械的完全性を示します。その堅牢な設計は、高圧逆洗や過酷な動作条件下でも変形や破損に強く、優れた耐久性を保証します。

優れた耐食性と耐熱性

高温および耐腐食性の金属材料で製造されたこの焼結メッシュは、高温、強酸、またはアルカリへの曝露などの厳しい環境においても安定した長期動作を維持します。

優れた洗浄性と再生性

三層焼結メッシュは向流洗浄をサポートしており、バックフラッシュ、超音波処理、蒸気洗浄、さらには熱焼却などのさまざまな強力洗浄方法と互換性があります。優れた洗浄性により耐用年数が延長され、運用コストが削減されます。

製造と成形が簡単

固有の延性を備えた焼結メッシュは、切断、圧延、溶接、その他の技術によって容易に加工できます。表面積が増加した高度な濾過コンポーネントに製造できるため、カスタマイズされたフィルター設計が可能になります。

三層焼結メッシュの洗浄方法

物理的方法:

超音波洗浄

クリーンガスによるバックフラッシュ

洗浄液によるバックフラッシュ

化学的方法:

希酸または希アルカリの使用

界面活性剤、酸化剤、その他の適切な試薬の適用

注: 洗浄後は、完全性を確認し、バブルポイントテストによって圧力降下を測定することをお勧めします。

三層焼結メッシュパッケージング

内紙管

耐水紙

プラスチックフィルム

合板ボックスパレット

技術仕様

広通三層焼結メッシュ仕様
公称ろ過精度(μm)	保護層	フィルター層	分離層	強化層	強化層	通気性(L/min/cm2)	バブルポイント圧力(Pa)	気孔率（％）
1	100	400×3000	100	12×64	64×12	1.81	360-600	約40％
2	100	325×2300	100	12×64	64×12	2.35	300-590
5	100	200×1400	100	12×64	64×12	2.42	260-550
10	100	165×1400	100	12×64	64×12	3	220-500
15	100	165×1200	100	12×64	64×12	3.41	200-480
20	100	165×800	100	12×64	64×12	4.5	170-450
25	100	165×600	100	12×64	64×12	6.12	150-410
30	100	400	100	12×64	64×12	6.86	120-390
40	100	325	100	12×64	64×12	7.1	100-350
50	100	250	100	12×64	64×12	8.41	90-300
75	100	200	100	12×64	64×12	8.7	80-250
100	100	150	100	12×64	64×12	9.1	70-190

三層焼結メッシュ加工技術

スロッティング

レーザー切断

スタンピング

バインディング/フレーミング

形にする

溶接

焼結

プリーツ

成形

カスタムデザイン

learn_more >

三層焼結メッシュ深加工品

お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。

ステンレススチールプリーツフィルターカートリッジ

三層焼結メッシュ品質管理システム

原材料管理

分光計のテストにより、ステンレス鋼ワイヤーが要件を満たしていることを確認します

生産工程検査

精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口率、重量などを厳密に検査します。

製織品質検査

メッシュの表面が平らで、ワイヤーの切れや飛びがなく、均一に織り込まれていることを確認します。

最終検査

出荷前に、各バッチは外観と寸法の最終検査を受け、顧客の要件を 100% 遵守していることを確認します。

包装

輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤ箱、パレットなどを使用させていただきます。

出荷

信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。

learn_more >

3 層焼結メッシュ証明書

Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。
