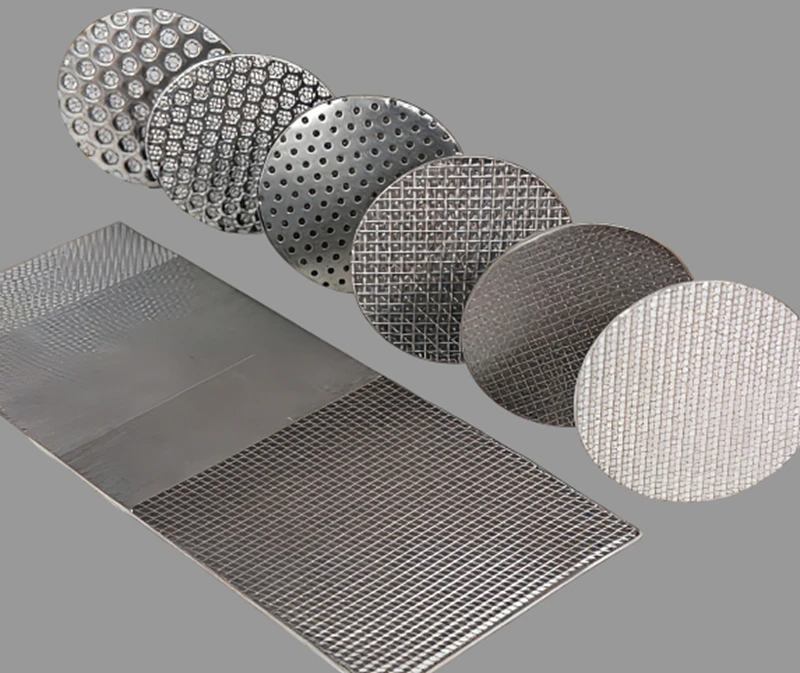

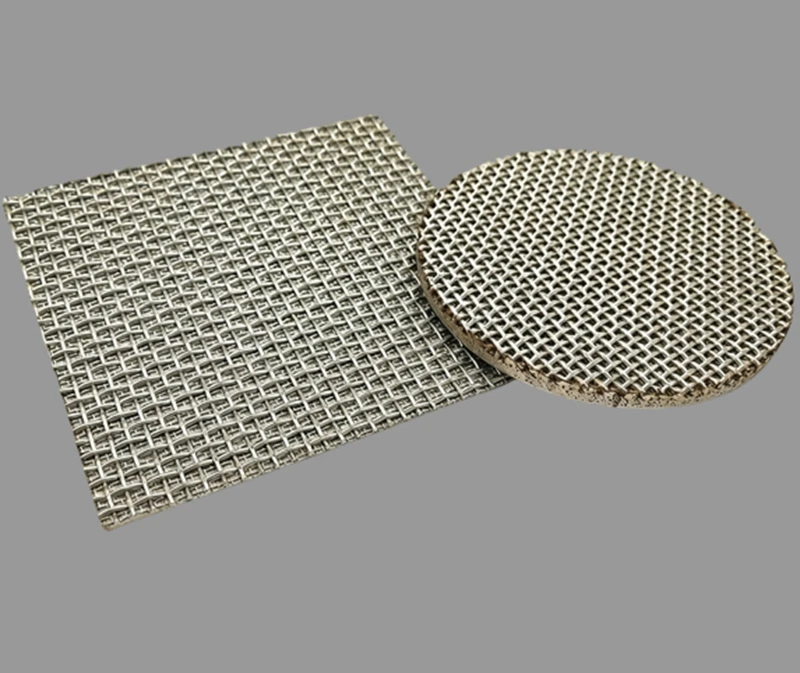

5層焼結金網

5層焼結金網は、5層のステンレス金網を真空焼結技術により複合させた高性能ろ過材で、ろ過精度が安定し、変形が少ないのが特徴です。

inquire_now >> Next_Product >>

製品詳細

技術仕様

カスタマイズされた職人技

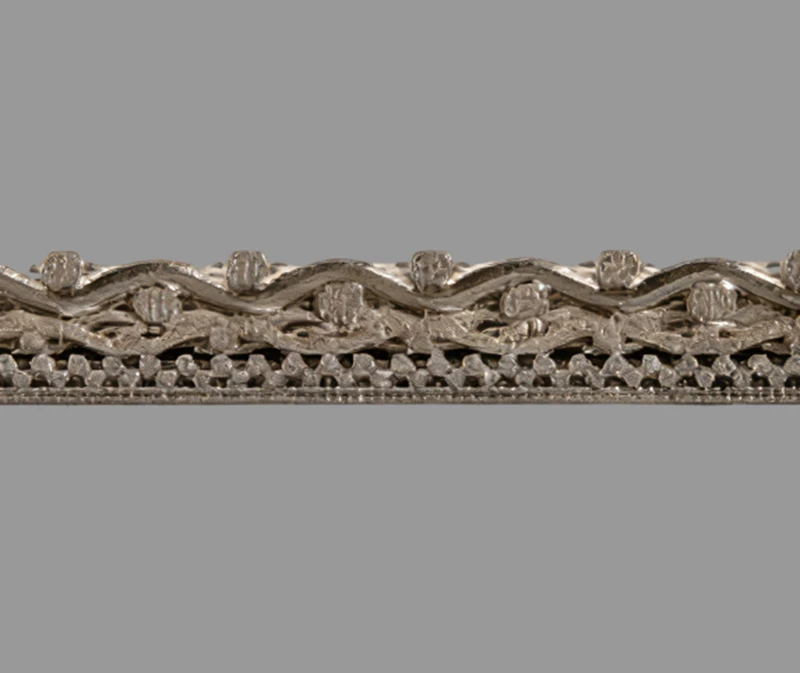

5層焼結メッシュ

5 層焼結メッシュは、開口部のサイズとメッシュ数が異なる 5 つの異なる層のワイヤーメッシュを特殊な積層、圧縮、真空焼結によって製造された多孔質材料です。これは、入手可能な強化複合構造の中で最も広く使用されているものの 1 つです。 3 層焼結メッシュと比較して、5 層バリアントは同等の加工性を維持しながら、優れた機械的強度、濾過能力、透過性、流量、耐摩耗性を実現します。この製品は、化学、石油、製薬業界の濾過プロセスに幅広く応用されています。 5 層焼結メッシュに関する詳細な技術仕様または専門的な相談については、カスタマイズされた推奨事項と技術サポートについて当社の専門家にお問い合わせください。

5層焼結メッシュレンジ製織技術

角織焼結メッシュ

角織メッシュを何層にも重ね、焼結、プレス、圧延の工程を経て作られたこの素材は、拡散固溶処理を経て1100℃で真空焼結されます。高浸透性、低抵抗、高い流速などの優れた特性を示します。平織り焼結メッシュと比較して、綾織り焼結メッシュは一般に優れた強度、安定性の向上、ろ過性能の向上を示し、焼結メッシュフィルターカートリッジに一般的に適しています。

マットタイプ織焼結メッシュ

平マット状の織メッシュを多層に積層し、焼結、プレス、圧延加工を施したもので、気孔が均一に分布し、安定したガス透過性を備えています。流動床、空気乾燥、冷却システムに広く応用されています。

パンチングメタル焼結メッシュ

この複合材料は、多層の金属ワイヤーメッシュとステンレス鋼の穴あき金属プレートを焼結、プレス、圧延することによって製造され、均一で理想的な濾過マトリックスを形成する織り交ぜられたメッシュ構造を実現します。主な用途には、鉱業、医薬品加工、穀物選別産業などがあります。

5層焼結メッシュ素材

お客様のご要望に応じて各種金属材料のカスタマイズを承ります。

軟鋼ワイヤーメッシュ

ニッケル金網

モネルワイヤーメッシュ

エポキシコーティングされたワイヤーメッシュ

真鍮ワイヤーメッシュ

ステンレス鋼金網

5層焼結メッシュの特徴と利点

抜群の安定した濾過精度

5層焼結メッシュは、大きな粒子を事前に濾過する外側の保護層を備えており、微粒子の保持を確保しながら内側の濾過層の目詰まりや損傷を防ぎ、長期間にわたって一貫して高い濾過精度を維持します。

高い機械的強度と耐衝撃性

複数の支持層によって強化された 5 層焼結メッシュは、より高い差圧に耐え、3 層焼結メッシュよりも大幅に優れた圧縮強度を提供します。これにより耐久性が向上し、耐用年数が長くなります。

優れた耐食性と耐熱性

高温耐食性の金属材料から製造された5層焼結メッシュは優れた耐食性を示します。高温や過酷な条件下でも大きな損傷、変形、破損を起こすことなく確実に動作します。

優れた洗浄性と再生性

表面濾過構造を特徴とする5層焼結メッシュが効果的な逆洗効果を実現します。高圧バックフラッシュ、超音波洗浄、蒸気滅菌、さらには高温焼成などの集中的な洗浄方法にも耐え、徹底した洗浄、耐用年数の延長、運用コストの削減を保証します。

優れた成形性、加工性

固有の延性により、5 層焼結メッシュは簡単に切断、丸め、溶接できます。さまざまな高度な濾過コンポーネントに加工することができ、装置の設置面積を削減しながら有効濾過面積を大幅に拡大できます。

5 層焼結メッシュの洗浄方法

物理的方法:

超音波洗浄

クリーンガスによるバックフラッシュ

洗浄液逆流洗浄

化学的方法:

希酸または希アルカリの使用

界面活性剤、酸化剤、その他の適切な試薬の適用

注: 洗浄後は、完全性を確認し、バブルポイントテストによって圧力降下を測定することをお勧めします。

5層焼結メッシュパッケージング

内紙管

耐水紙

プラスチックフィルム

合板ボックスパレット

技術仕様

広通五層焼結メッシュ仕様
公称ろ過精度(μm)	保護層	フィルター層	分離層	強化層	強化層	通気性(L/min/cm2)	バブルポイント圧力(Pa)	気孔率（％）
1	100	400×3000	100	12×64	64×12	1.81	360-600	約40％
2	100	325×2300	100	12×64	64×12	2.35	300-590
5	100	200×1400	100	12×64	64×12	2.42	260-550
10	100	165×1400	100	12×64	64×12	3	220-500
15	100	165×1200	100	12×64	64×12	3.41	200-480
20	100	165×800	100	12×64	64×12	4.5	170-450
25	100	165×600	100	12×64	64×12	6.12	150-410
30	100	400	100	12×64	64×12	6.86	120-390
40	100	325	100	12×64	64×12	7.1	100-350
50	100	250	100	12×64	64×12	8.41	90-300
75	100	200	100	12×64	64×12	8.7	80-250
100	100	150	100	12×64	64×12	9.1	70-190

5層焼結メッシュ加工技術

スロッティング

レーザー切断

スタンピング

バインディング/フレーミング

形にする

溶接

焼結

プリーツ

成形

カスタムデザイン

learn_more >

5層焼結メッシュ深加工品

お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。

ステンレススチールプリーツフィルターカートリッジ

5層焼結メッシュの品質管理システム

原材料管理

ステンレス鋼ワイヤが要件を満たしていることを確認するための入口での分光器検査。

生産工程検査

精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口率、重量などを厳密に検査します。

製織品質検査

メッシュの表面が平らで、糸の切れやほつれがなく、織りが均一であることを確認してください。

最終検査

製品の各バッチが工場から出荷される前に、外観と寸法の最終レビューが行われ、顧客の要件と 100% 一致していることが確認されます。

包装

輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤ箱、パレットなどを使用させていただきます。

出荷

信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。

learn_more >

5 層焼結メッシュ証明書

Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。
