解読された精密製造: ステンレス鋼プリーツフィルターエレメントの完全なプロセス技術における画期的な進歩

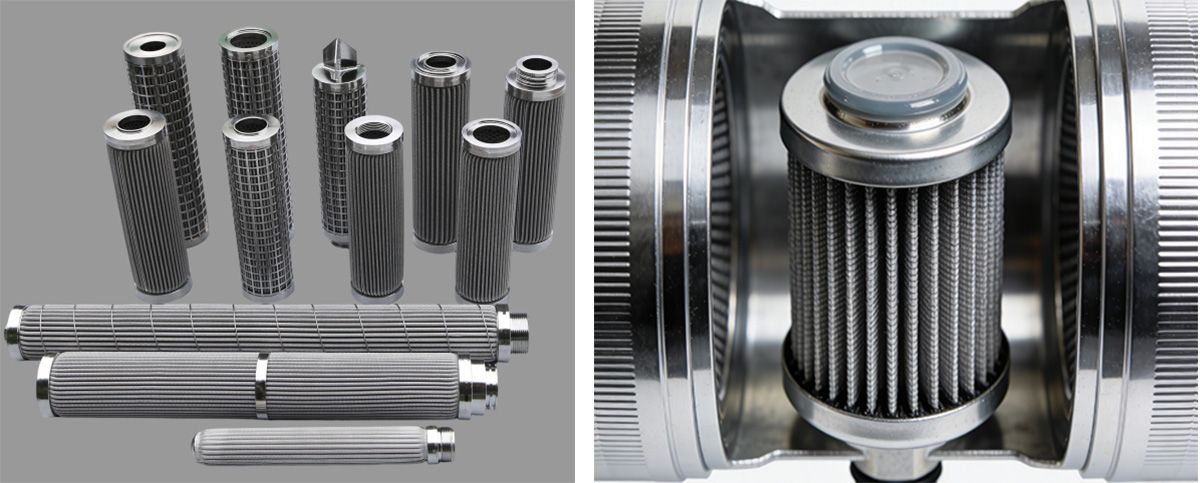

油圧システム、化学処理、および高純度流体処理用途において、ステンレス鋼プリーツ フィルター エレメントは、機器の操作性を確保する「腎臓」とみなされます。ステンレス鋼フィルターエレメントの専門メーカーとして、当社は中核となる生産プロセスが濾過精度と耐用年数に与える影響を深く理解しています。ステンレス鋼プリーツフィルターエレメントの製造には、切断、溶接、プリーツ加工、型成形、バブルポイント試験からなる包括的な技術チェーンが含まれます。この記事では、ステンレス鋼プリーツ フィルター エレメントの基本的な製造ロジックについての洞察を提供するために、これら 5 つの主要な製造プロセスを説明します。

主要な製造工程 1: 切断

ステンレス鋼プリーツフィルターエレメントの基材は、織られたまたは焼結されたステンレス鋼メッシュであり、最初に正確な切断が必要です。当社の施設では、CNC レーザー切断装置と高精度パンチング装置を利用して、バリのないきれいで滑らかなエッジを実現しています。ろ過層を損傷しないように注意し、ろ過精度と耐圧性を維持します。一般的な制御可能な公差は ±0.1 mm 以内で、このステップを正常に実行すると、その後のプリーツ加工とインターフェイスの組み立ての基礎が築かれます。

核となる製造工程2：溶接

ステンレス鋼プリーツフィルターエレメントの内部骨格、界面、支持層は、TIG 溶接またはレーザー溶接を使用して接合されます。溶接の品質は、特に高圧動作条件下でのフィルター エレメントの構造的完全性とシール性能にとって重要です。したがって、気孔、亀裂、欠陥のない均一な溶接シームを確保するには、厳密な管理が必要です。当社の施設では、エンド キャップとスケルトンの間の同心度の偏差が 0.2 mm 未満に維持されることを保証します。

主要な製造工程 3: プリーツ加工

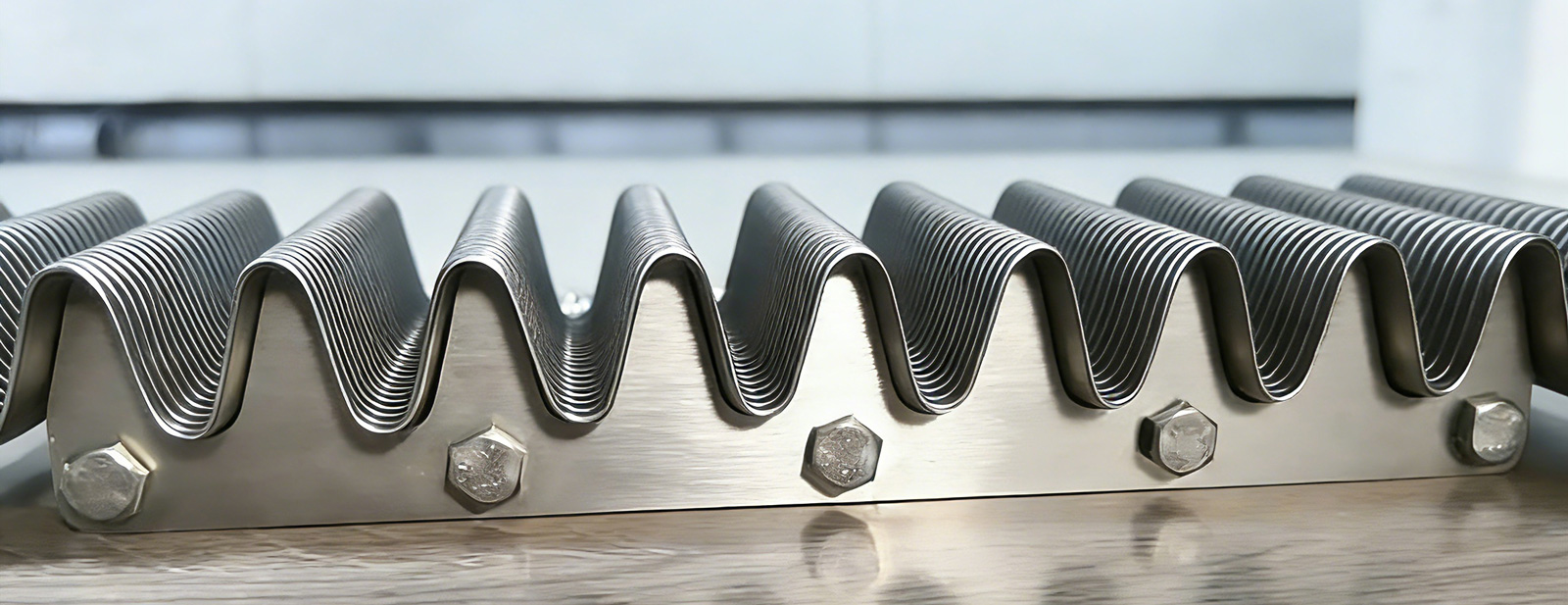

波形とも呼ばれるプリーツ加工には、平らなステンレス鋼フィルター媒体を均一な波状または星型の折り目に折り畳むことが含まれます。プリーツパラメータは、エレメントの有効濾過面積に直接影響します。高度なプリーツ機械とサーボ制御システムを備えた当社の製造プロセスは、層の剥離やプリーツの崩壊を防ぎます。得られたフィルターエレメントは、高い汚れ保持能力、低い初期圧力降下、および長い耐用年数を示します。

コア製造工程4：金型成形

この段階では、ステンレス鋼プリーツ フィルター エレメントの最終的な幾何学的構成を定義します。プリーツ付きシリンダーは、金型ベースの固化によってインターフェースおよび内部骨格コンポーネントと一体化されています。当社のプロセスでは、通常、熱硬化構造用接着剤を使用して界面を接着し、続いて精密金型を使用して金属溶接を行います。高精度のツールにより、優れた真円度、真直度、シール溝の正確な位置決めが保証され、動作環境における O リングとの互換性が保証され、漏れのリスクが軽減されます。

主要な製造プロセス 5: バブルポイント テスト

ステンレス鋼プリーツフィルターエレメントにとって、構造的完全性を維持することが最も重要です。バブルポイント テストは、パフォーマンスを損なうことなく完全性を検証する非破壊的な方法として機能します。試験中は、エレメントを指定された液体に浸し、内部に徐々に圧力を加えます。臨界圧力閾値に達すると、液体が細孔構造を通って移動し、目に見える連続的な気泡流が生成されます。亀裂、溶接欠陥、プリーツの損傷などの潜在的な欠陥を検出するために、テスト圧力は顧客が指定したバブルポイント値よりも高く設定されます。

ステンレス鋼プリーツ フィルター エレメントの上記の中核となる生産プロセスは、装置の精度、プロセス パラメーター データベース、および品質管理基準の長期にわたる蓄積に依存しています。メーカーとして、当社はすべての生産段階にわたる完全なトレーサビリティを確保し、熟練した細心の注意を払うオペレーターを雇用し、定期的に校正された機器を維持します。安定したシステム動作を保証するために、各ステップが厳密に監視されます。
