ツイルオランダ織りワイヤーメッシュ

綾織オランダ織りワイヤーメッシュは、平オランダ織りメッシュの強化版で、高精度の濾過用途向けに設計されています。その製造プロセスでは、綾織り技術とダッチ織り構造を組み合わせており、その結果、より細かいメッシュ開口部と優れた濾過性能が得られ、より要求の厳しい濾過条件に適しています。

inquire_now >> Next_Product >>

製品詳細

技術仕様

カスタマイズされた職人技

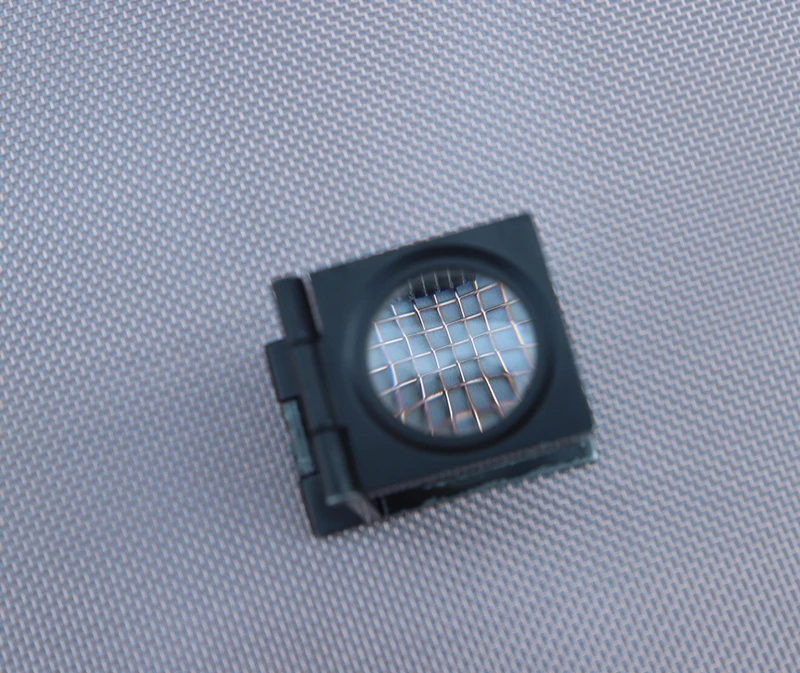

ツイルオランダ織りワイヤーメッシュ

ツイルダッチ織りメッシュは、「2 本の縦糸ワイヤーが 2 本の横糸ワイヤーの上と下を交互に交差し、より太い縦糸とより細い横糸が交差する」織り交ぜパターンによって製造されます。この技術により、くさび形の開口部を特徴とする多層千鳥構造が得られ、直接視線の透過を防ぐ高精度の濾材が形成されます。平織りのオランダ織りメッシュと比較して、ツイルバリアントはメッシュの目が細かく、優れた濾過性能と高い引張強度を備えているため、高圧濾過に適しています。さらに詳しい商品内容につきましては、お気軽にお問い合わせください。当社は、お客様の要件に合わせた専門的な製品の推奨事項と技術サポートを提供することに尽力しています。

ツイルダッチ織りワイヤーメッシュ素材

お客様のご要望に応じて各種金属材料のカスタマイズを承ります。

軟鋼ワイヤーメッシュ

ニッケル金網

モネルワイヤーメッシュ

エポキシコーティングされたワイヤーメッシュ

真鍮ワイヤーメッシュ

ステンレス鋼金網

ツイルオランダ織りワイヤーメッシュの特徴と利点

優れたろ過精度

平織りのオランダ織りと比較して、綾織りのメッシュはより細かい開口部を備えているため、超微細な精密ろ過が可能になると同時に、より速い流量と強化された遮断効率を実現します。

高い機械的強度

より太い縦糸で強化された頑丈な織り合わせたツイル構造は、優れた構造サポートを提供し、その結果、優れた安定性、より高い機械的ストレス耐性、および圧力や重荷重に対する耐性の向上をもたらします。

優れた材料特性

ツイルダッチ織りメッシュは、304/316L ステンレス鋼などの高級素材や、モネル、ニッケル、ハステロイなどの特殊合金から細心の注意を払って作られています。これらの材料は、耐食性、耐引裂性、耐摩耗性、耐酸化性、光透過性などの優れた特性を示します。

耐用年数の延長

綾織りメッシュの滑らかで平らな表面により、強力な流量、逆フラッシングに対する耐性、および高い再利用性が保証され、その結果、運用寿命が大幅に延長されます。

ツイルダッチ織り金網包装

内紙管

耐水紙

プラスチックフィルム

合板箱

パレット

技術仕様

広通ツイルオランダ織り金網の仕様
インチあたりのメッシュ数	線径インチ	絶対フィルタ定格ミクロン	公称フィルター定格ミクロン
20×250	.0098×.0079	110-120	98-105
30×360	.0098×.0060	90-100	80-84
40×560	.0070×.0040	70-75	47-52
80×700	.0040×.0030	35-40	24-26
200×600	.0024×.0018	28-32	19-21
165×800	.0028×.0020	24-26	14-16
165×1400	.0028×.0016	16-18	9-11
200×1400	.0028×.0016	12-14	5-6
250×1400	.0022×.0016	11-12	3-4
325×2300	.0015×.0010	8-9	2-3

綾織オランダ織り金網加工技術

スロッティング

レーザー切断

スタンピング

バインディング/フレーミング

形にする

溶接

焼結

プリーツ

成形

カスタムデザイン

learn_more >

綾織り金網深加工品

お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。

ステンレススチールプリーツフィルターカートリッジ

綾織オランダ織り金網の品質管理システム

原料管理

ステンレス鋼ワイヤーが要件を満たしていることを確認するため、入場時に分光計で検査します。

生産工程検査

精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口率、重量などを厳密に検査します。

製織品質検査

メッシュの表面が平らで、糸の切れや緩みがなく、織り方が均一であることを確認してください。

最終検査

製品の各バッチが工場から出荷される前に、外観と寸法の最終レビューが行われ、顧客の要件と 100% 一致していることが確認されます。

包装

輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤ箱、パレットなどを使用させていただきます。

出荷

信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。

learn_more >

ツイルオランダ織りワイヤーメッシュ証明書

Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。
