逆綾畳織金網

逆綾畳織金網は斜紋織り構造と逆配置設計を組み合わせた高緻密フィルター金網で、逆平織ダッチ織金網の上位グレード製品です。強度と構造安定性がさらに向上し、各種産業現場で汎用されています。

今すぐ問い合わせ >> 次の製品 >>

製品について

製品仕様

オーダーメイド加工技術

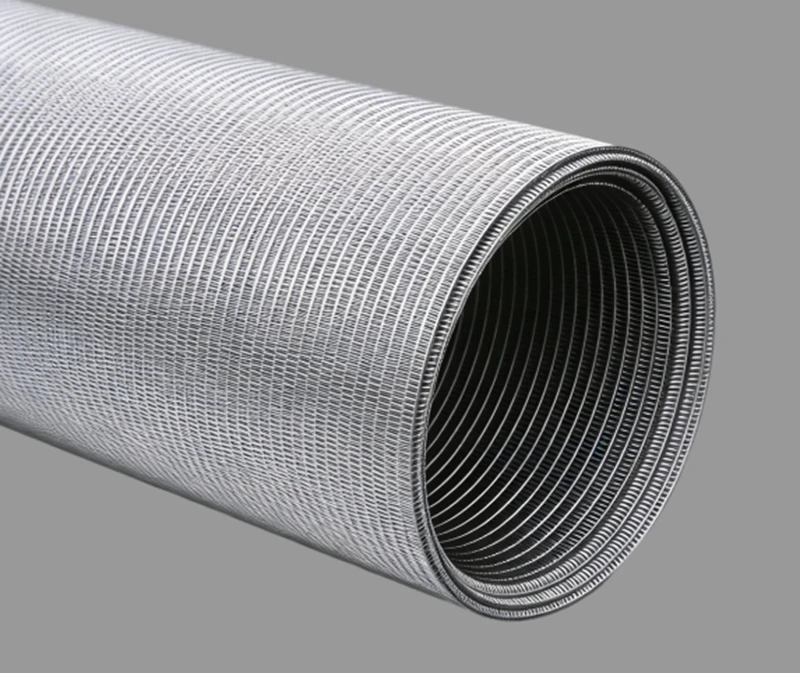

逆綾畳織金網概要

逆綾畳織金網は経糸を細く密に、緯糸を太く疎く配し、各緯糸が 2 本の経糸の上・下を交互に通す 2 上 2 下編みで斜め模様を形成します。緻密に並んだ細経糸が高精度ろ過層を構成し、太い緯糸が強固な骨格として支え、三角形またはスリット状のろ過流路を生み出す高級緻密金網です。構造安定性に優れ、網面が滑らか、硬度が高く耐酸・耐アルカリ性、ろ過性能、耐摩耗性を兼ね備え、高圧・高温・高精度ろ過用途に広く活用されます。製品詳細につきましてはいつでもお問い合わせください。専門的な製品提案と技術サポートをご提供いたします。

逆綾畳織金網使用素材一覧

お客様のご要望に応じ、各種金属素材の特注製作サービスをご提供可能です。

ステンレス鋼金網

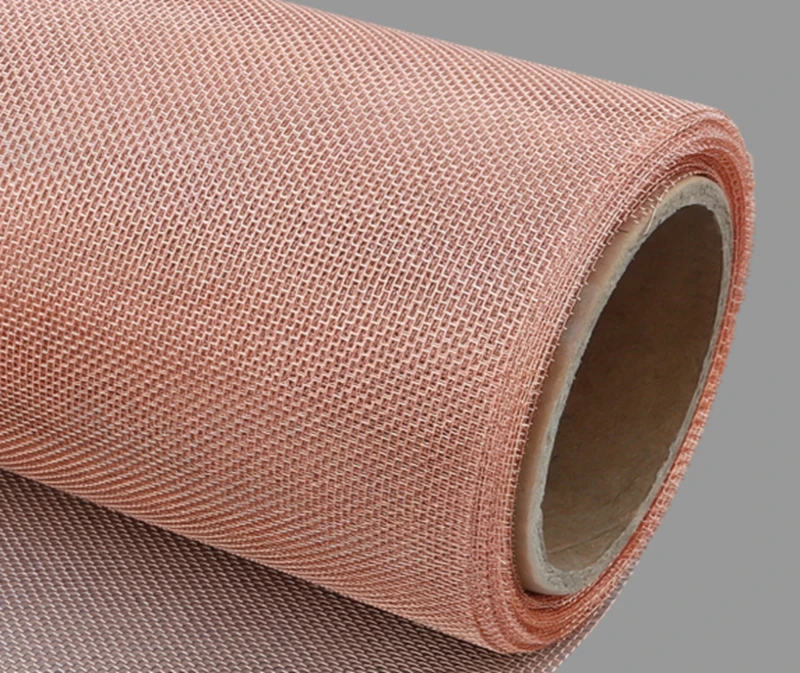

真鍮ワイヤーメッシュ

エポキシコーティングされたワイヤーメッシュ

逆綾畳織金網特長・メリット

高いろ過精度

網目が均一かつ緻密でろ過精度が安定、超微粒子の精密分離が可能で、通常の逆斜紋織金網を上回る性能を発揮します。

抜群の構造強度

太い緯糸と斜紋構造の噛み合わせ効果により、巨大な機械圧力・引張力に耐え、高圧過酷環境でも破損・変形しにくいです。

大流量・低差圧

太緯糸による骨格構造が広い流路を確保し、流量が大きく流体抵抗が小さい上、シール性も向上。同一差圧下で多くの流体を処理可能です。

逆洗浄性能に優れる

網面が滑らかで異物が付着しにくく、逆洗時に汚れが簡単に剥離。ろ材の洗浄再生が容易で耐用年数を延ばし、運用メンテナンスコストを削減します。

逆綾畳織金網梱包仕様

紙管巻き

防水紙

ビニールフィルム

合板ケース

パレット

技術仕様

広通逆綾畳織金網仕様
モデル	メッシュ（経線 × 横線）	経糸線径		緯糸線径		空隙率	厚み		質量	濾過精度
–	インチ	インチ	mm	インチ	mm	%	インチ	mm	kg/m²	μm
RTDW-58400	72×15	0.018	0.45	0.018	0.45	58	0.069	1.75	4.43	400
RTDW-45350	132×16	0.014	0.022	0.022	0.56	45	0.049	1.25	5.4	350
RTDW-58250	132×16	0.014	0.352	0.018	0.457	58	0.049	1.24	4.9	250
RTDW-57200	132×18	0.014	0.355	0.018	0.455	57	0.052	1.31	4.65	200
RTDW-42165	152×24	0.012	0.315	0.014	0.355	42	0.047	1.2	4.53	165
RTDW-42150	160×24	0.012	0.305	0.016	0.4	42	0.043	1.09	4.68	150
RTDW-39145	160×25	0.012	0.315	0.016	0.4	39	0.043	1.1	4.97	145
RTDW-47100	228×36	0.007	0.19	0.011	0.28	47	0.026	0.67	2.71	100
RTDW-53125	260×40	0.006	0.15	0.009	0.22	53	0.024	0.62	1.98	125
RTDW-43055	325×39	0.006	0.15	0.012	0.3	43	0.028	0.7	2.71	55
RTDW-61060	400×120	0.003	0.065	0.004	0.1	61	0.01	0.26	0.72	60

逆綾畳織金網加工工法

スリット加工

レーザー切断

プレス加工

縫製・フレーム組付け

成形加工

溶接加工

焼結加工

プリーツ加工

モールド成形

特注設計製作

詳細はこちら >

逆綾畳織金網二次加工製品

図面またはサンプルに基づき、規格外寸法、特殊形状、複合構造の金網ろ過ユニットを製作可能です。

プリーツ型ステンレス製フィルターエレメント

逆綾畳織金網品質管理体制

素材入荷検査

分光分析装置による検査を実施し、ステンレス線が規格基準に適合することを保証。

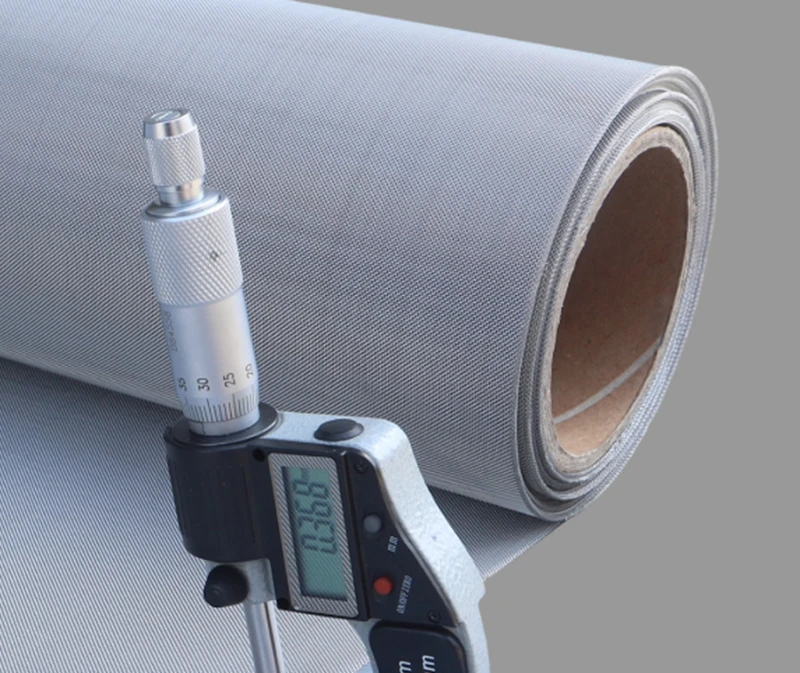

製造工程検査

精密ノギス、工具顕微鏡、NC 機器などの測定器具を用い、目開き、線径、開口率および質量について厳格な検査を実施いたします。

織り品質検査

網面が平滑、断線・糸浮きなし、織り模様が均一であるか確認。

出荷最終検査

全ロット出荷前に外観・寸法を再確認し、顧客仕様と 100% 一致する品質を確保。

梱包

輸送中の製品損傷を防ぐため、紙管、防水紙、プラスチックフィルム、合板ケースおよびパレットにて梱包いたします。

出荷

信頼できる貨物代理店と提携し、各ロットの物流情報を綿密に管理し、荷物の到着状況をリアルタイムで追跡いたします。各ロットの金網製品が安全かつ効率的にお客様に届くよう確保することは、弊社が長年堅持している方針です。

詳細はこちら >

逆綾畳織金網取得認証

広通は各種権威ある国際規格認証を全て取得しております。

ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。

厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
