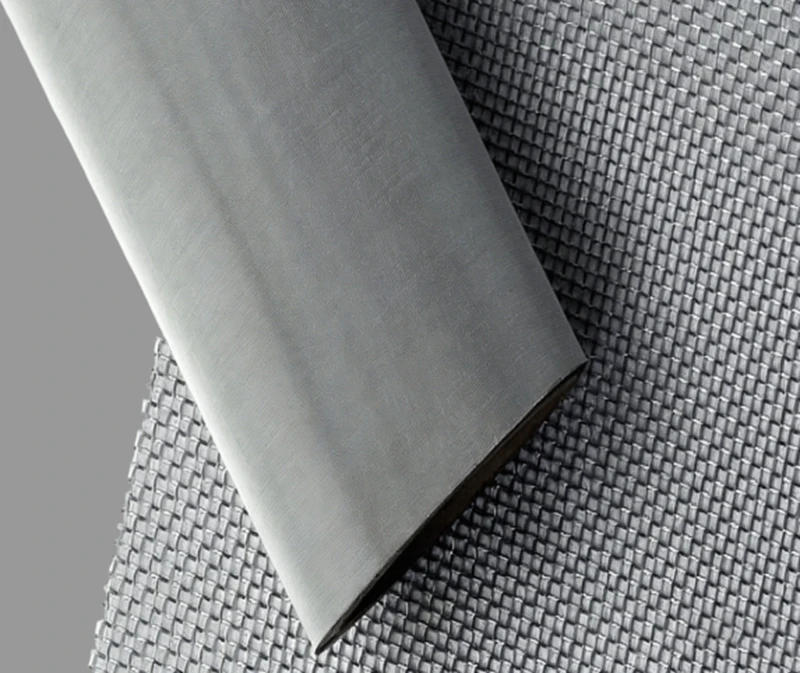

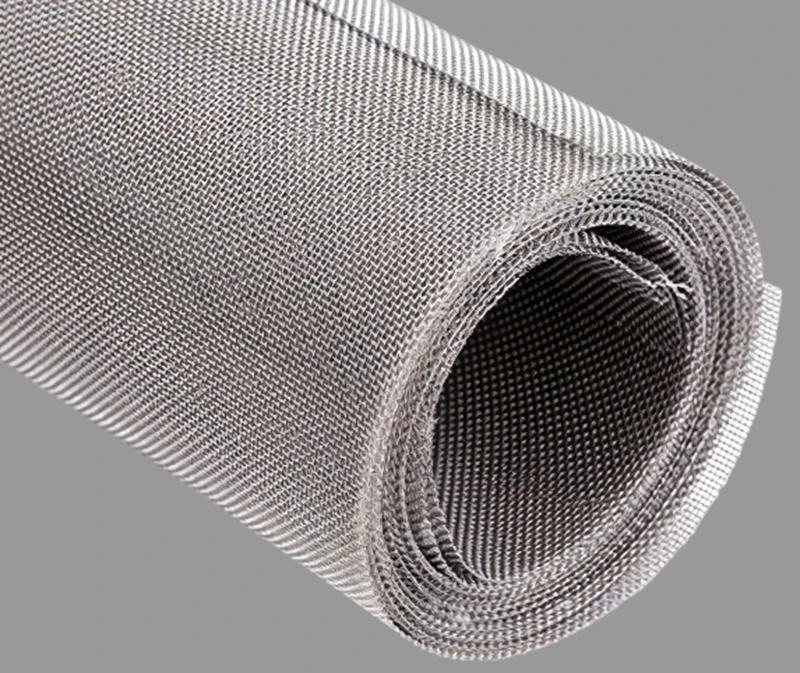

平オランダ織り金網

平畳織金網は平織り構造を採用していますが、一般的な平織金網とは編み方が異なります。引張強度が高くろ過精度に優れ、微細ろ過専用の金属織金網です。

今すぐ問い合わせ >> 次の製品 >>

製品について

製品仕様

オーダーメイド加工技術

平畳織金網概要

平畳織金網は「1 本上・1 本下」の交差編み方式を採用し、経糸は太め、緯糸は細めに設計され、緯糸が極めて密に編み込まれることでくさび状・テーパー状の網目構造を形成し、深層ろ過向けに開発された精密金網です。独自の編み構造により網布の引張強度を高めるだけでなく、高精度な粒子捕捉を実現し、液体・スラリー原料のろ過分離に広く使用されます。製品詳細につきましては、いつでもお問い合わせをお待ちしております。専門的な製品提案と技術サポートをご提供いたします。

平畳織金網使用素材一覧

お客様のご要望に応じ、各種金属素材の特注製作サービスをご提供可能です。

ステンレス鋼金網

真鍮ワイヤーメッシュ

エポキシコーティングされたワイヤーメッシュ

平畳織金網特長・メリット

ろ過精度が安定

網目の細孔が均一で微細、ミクロン単位の精密ろ過に対応し、通液速度が速く粒子捕捉効果に優れます。

構造強度が高い

太い経糸と細い緯糸を組み合わせ、網体密度が高く剛性に優れ、変形しにくい高い機械強度を備えています。

素材性能に優れる

SUS304/316L ステンレス、モネル、ニッケル、ハステロイなど特殊合金を厳選。耐食性、防錆性、耐引裂き性、耐摩耗性、透光性を兼ね備えています。

表面が平滑

緻密な編み立てにより網面は滑らかでバリなし、通液経路がスムーズ。逆洗浄性に優れ、繰り返し再生利用可能です。

平畳織金網梱包仕様

紙管巻き

防水紙

ビニールフィルム

合板ケース

パレット

技術仕様

広通平畳織金網仕様
メッシュ/インチ	線径（インチ）	絶対濾過精度（μm）	公称濾過精度（μm）
8×85	014×.0126	318-340	250-255
12×64	.024×.0165	270-285	200-205
14×88	.020×.013	225-245	150-155
20×150	.0098×.007	155-165	100-105
24×110	.015×.010	115-125	80-85
30×150	.009×.007	95-100	65-70
40×200	.007×.0055	65-70	55-60
50×250	.0055×.0045	55-60	40-45
80×400	.0049×.0028	43-48	35-40

平畳織金網加工工法

スリット加工

レーザー切断

プレス加工

縫製・フレーム組付け

成形加工

溶接加工

焼結加工

プリーツ加工

モールド成形

特注設計製作

詳細はこちら >

平畳織金網二次加工製品

図面またはサンプルに基づき、規格外寸法、特殊形状、複合構造の金網ろ過ユニットを製作可能です。

プリーツ型ステンレス製フィルターエレメント

平畳織金網品質管理体制

素材入荷検査

分光分析装置による検査を実施し、ステンレス線が規格基準に適合することを保証。

製造工程検査

精密ノギス、工具顕微鏡、NC 機器などの測定器具を用い、目開き、線径、開口率および質量について厳格な検査を実施いたします。

織り品質検査

網面が平滑、断線・糸浮きなし、織り模様が均一であるか確認。

出荷最終検査

全ロット出荷前に外観・寸法を再確認し、顧客仕様と 100% 一致する品質を確保。

梱包

輸送中の製品損傷を防ぐため、紙管、防水紙、プラスチックフィルム、合板ケースおよびパレットにて梱包いたします。

出荷

信頼できる貨物代理店と提携し、各ロットの物流情報を綿密に管理し、荷物の到着状況をリアルタイムで追跡いたします。各ロットの金網製品が安全かつ効率的にお客様に届くよう確保することは、弊社が長年堅持している方針です。

詳細はこちら >

平畳織金網取得認証

広通は各種権威ある国際規格認証を全て取得しております。

ISO9001 品質管理システム、ISO45001 労働安全衛生マネジメントシステム、ISO14001 環境マネジメントシステム、自動車業界向け品質規格 IATF16949、AEO 通関優遇認証などに対応しています。

厳格な品質管理体制と規格化された一貫生産により、世界各国の産業プロセス輸出業務の基準を完全に充足します。
