ヘリンボーン織りワイヤーメッシュ

ヘリンボーン織りワイヤメッシュは、ヘリンボーンパターンを特徴とするツイル織りの特殊な形態であり、コンパクトな構造と高い機械的強度を示し、工業用スクリーニングおよび濾過用途に特に適しています。

inquire_now >> Next_Product >>

製品詳細

技術仕様

カスタマイズされた職人技

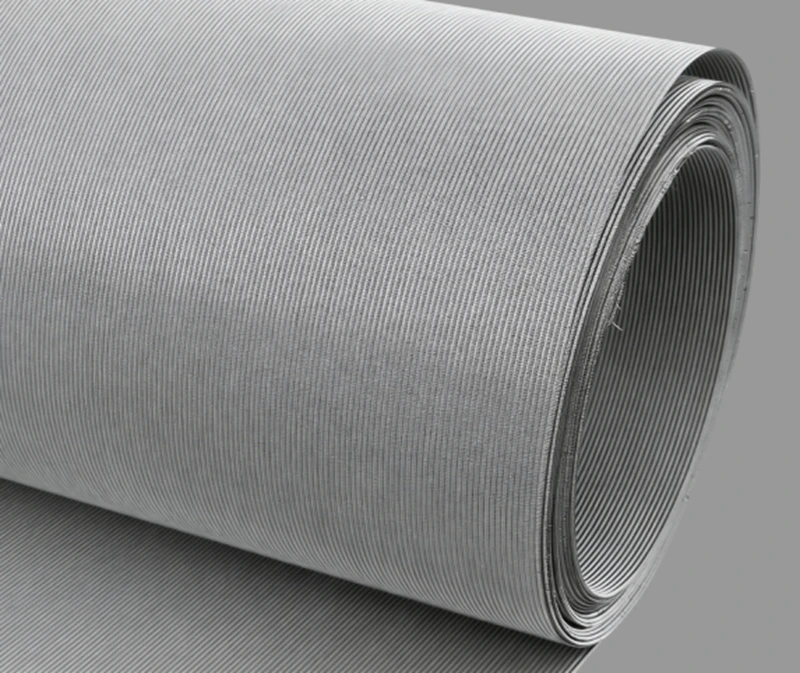

ヘリンボーン織りワイヤーメッシュ

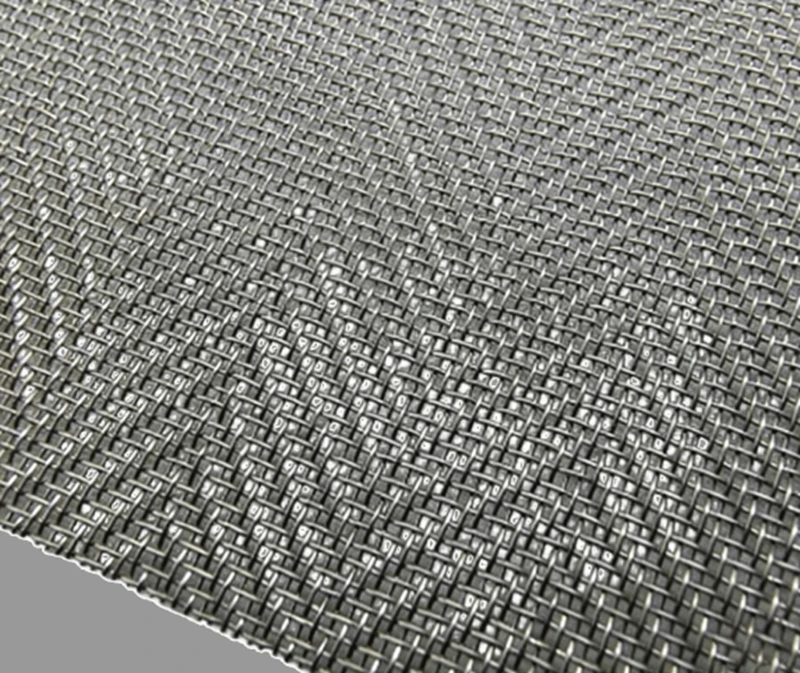

ヘリンボーン織りワイヤメッシュは、ブロークンツイル織りとしても知られ、特殊なタイプのツイルワイヤメッシュです。縦糸と横糸のワイヤーが斜めに交差するパターンが特徴で、メッシュ幅全体で一定の間隔で方向を反転させ、独特のヘリンボーンまたは「V」字型の外観を作り出します。この丈夫な織金網は、滑らかな表面、コンパクトな構造、高い機械的強度を備えています。これは、深い延伸が必要な場合や平織りが不適切な場合の工業用スクリーニングおよび濾過用途で一般的に使用されます。詳細な製品仕様やカスタマイズされた技術サポートについては、専門的な推奨事項についてお気軽にお問い合わせください。

ヘリンボーン織りワイヤーメッシュ素材

お客様のご要望に応じて各種金属材料のカスタマイズを承ります。

軟鋼ワイヤーメッシュ

ニッケル金網

モネルワイヤーメッシュ

エポキシコーティングされたワイヤーメッシュ

真鍮ワイヤーメッシュ

ステンレス鋼金網

ヘリンボーン織りワイヤーメッシュの特徴と利点

ファインメッシュ構成

ヘリンボーン織りは、微細な粒子状物質の漏れを効果的に防ぐ高密度に構成されたメッシュを特徴としており、小さな部品や粒状物質の保持に適しています。

優れた引張強度

独特の交絡技術を利用したヘリンボーン織りメッシュは、優れた引張抵抗を示し、耐久性、伸長復元力、圧縮強度を高めています。重大な熱衝撃のある環境など、高応力条件下でも構造の完全性を維持します。

優れた寸法安定性

ヘリンボーン織り内の縦糸と横糸のワイヤーが噛み合うことでメッシュの安定性が確保され、ズレや緩みが最小限に抑えられます。この堅牢な構造的一貫性により、自動化された生産ラインに最適な優れた信頼性が得られます。

耐用年数の延長

304/316L ステンレス鋼、モネル、ニッケル、ハステロイ、その他の特殊合金などの厳選された素材から作られたヘリンボーン織メッシュは、耐食性、抗酸化性、引き裂き抵抗、および高い耐摩耗性を示します。これらの特性は、動作寿命の延長とコスト効率の向上に貢献します。

ヘリンボーン織り金網包装

内紙管

耐水紙

プラスチックフィルム

合板箱

パレット

技術仕様

広通ヘリンボーン織り金網の仕様
インチあたりのメッシュ	ワイヤー直径	口径(mm)	オープンエリア	重さ	-
経糸*緯糸	(mm)	経糸*緯糸	%	kg/平方メートル	-
（メッシュ）					-
40×40	0.19	0.440×0.440	49.1	0.707	-

ワイヤー直径(mm)		メッシュ/インチ		口径(mm)
0.650		10		1.89
0.710		8		2.47
0.500		14		1.31
0.600		12		1.52
0.400		20		0.87
0.400		16		1.19
0.300		30		0.55
0.350		24		0.71
0.200		50		0.31
0.250		40		0.39
0.135		80×70
0.170		60		0.25
0.110		100×90		一

ヘリンボーン織り金網加工技術

スロッティング

レーザー切断

スタンピング

バインディング/フレーミング

形にする

溶接

焼結

プリーツ

成形

カスタムデザイン

learn_more >

ヘリンボーン織金網深加工品

お客様の図面やサンプルに応じて、規格外のサイズ、特殊な形状、複合構造のフィルターアセンブリを製造できます。

ステンレススチールプリーツフィルターカートリッジ

ヘリンボーン織り金網の品質管理システム

原材料管理

ステンレス鋼ワイヤーが要件を満たしていることを確認するため、入場時に分光計で検査します。

生産工程検査

精密ノギス、工具顕微鏡、CNC装置などを使用し、メッシュサイズ、線径、開口率、重量などを厳密に検査します。

製織品質検査

メッシュの表面が平らで、糸の切れや緩みがなく、織り方が均一であることを確認してください。

最終検査

製品の各バッチが工場から出荷される前に、外観と寸法の最終レビューが行われ、顧客の要件と 100% 一致していることが確認されます。

包装

輸送中の商品の破損を防ぐため、梱包には紙管、耐水紙、プラスチックフィルム、ベニヤ箱、パレットなどを使用させていただきます。

出荷

信頼できる運送業者と連携し、各バッチの物流情報を綿密に監視し、お客様の配送状況をリアルタイムで追跡します。ワイヤーメッシュ製品の各バッチを安全かつ効率的にお客様に確実に配送することが、当社が長年追求してきた原則です。

learn_more >

ヘリンボーン織り金網証明書

Guangtong は、ISO 9001、ISO 45001、ISO 14001、IATF 16949 自動車品質管理システム、および AEO 税関認証を含む、一連の権威ある国際認証を取得しています。当社の厳格な品質管理と標準化された生産プロセスは、世界の産業要件と輸出要件に完全に準拠しています。
